Iebūvējamais rāmis Geberit Duofix podam 111.350.00.5

Iebūvējamais rāmis Geberit Duofix podam 111.350.00.5

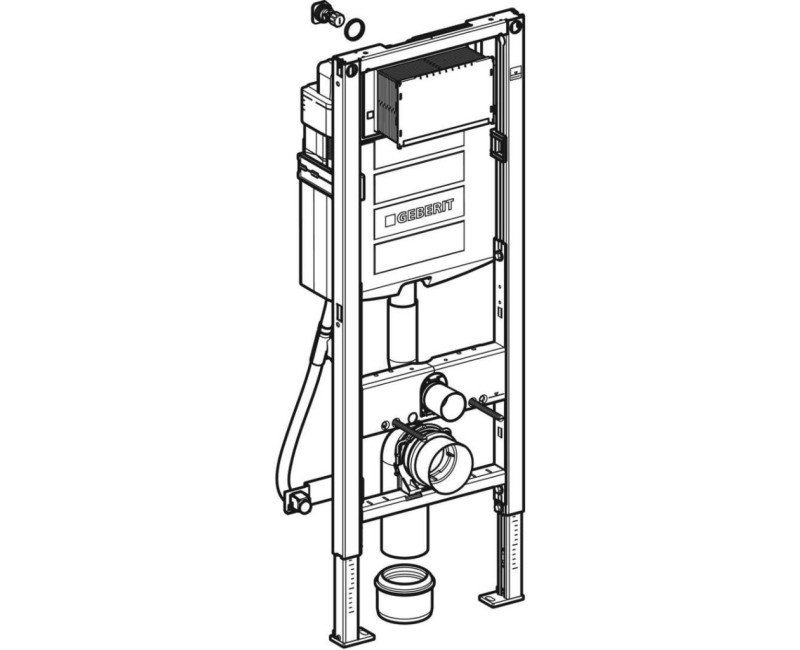

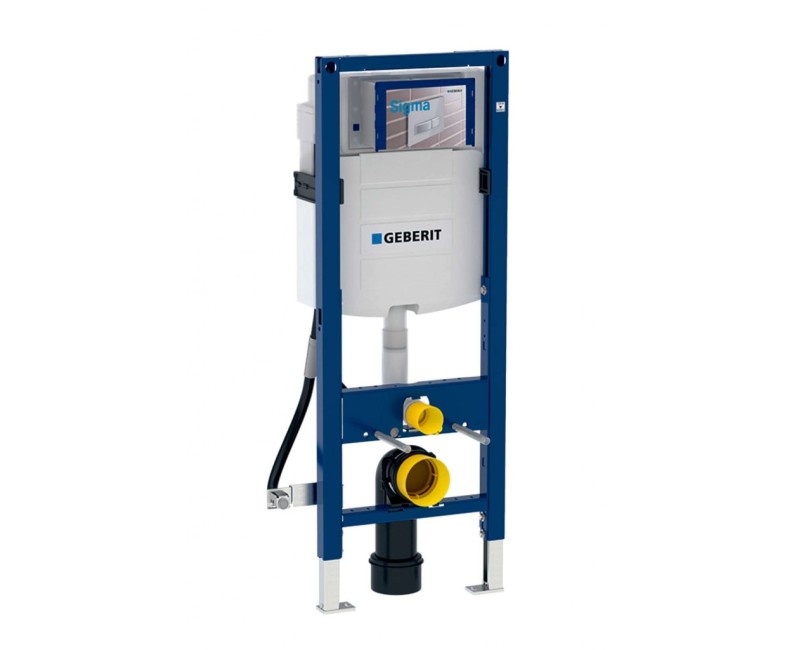

Duofix instalācijas elements pie sienas piekarināmam WC,ar Sigma slēpto cisternu 12 cm

• bezšķēršļu lietošanai, tualetes nostiprināšana ar regulējamu augstumu būvniecības posmā

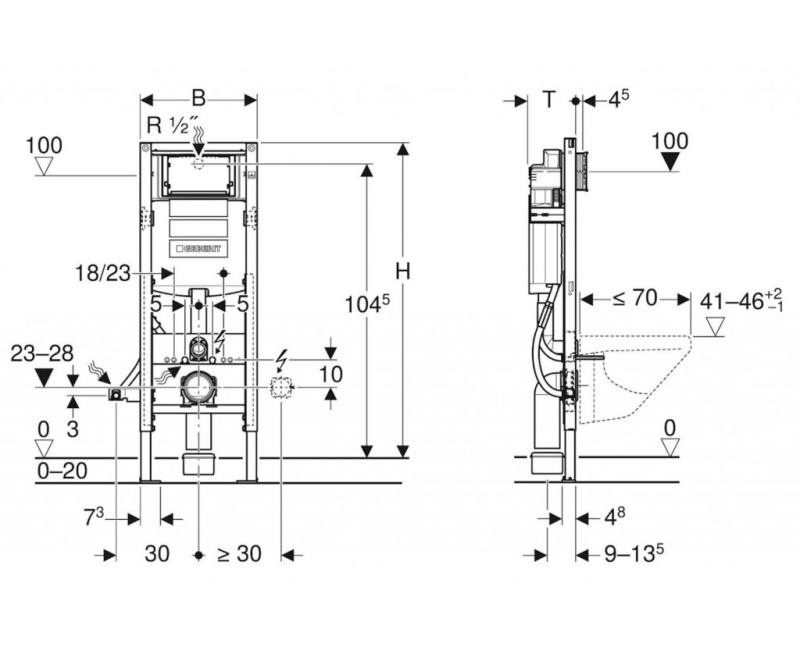

• konstrukcijas augstums: 112 cm (H)
• izmēri: P = 42,5 cm, A = 17 cm

Lietošanas mērķis

• Sausā procesa konstrukcijām
• Uzstādīšanai daļēji augstās vai telpas augstumā esošās iebūvējamās instalācijās
• Uzstādīšanai istabas augstuma montāžas sienās
• Iebūvēšanai Geberit Duofix sistēmas sienās , kas ir daļēji augstas vai telpas augstumā
• Piemērots ēkām bez šķēršļiem
• Sienas tualetēm ar pieslēguma izmēriem atbilstoši EN 33:2011
• Sienas tualetēm ar lielu projekciju līdz 70 cm
• 1 skalošana, 2 skalošana vai Start/Stop skalošana
• Grīdas biezumam 0-20 cm

Funkcijas

• Pašnesošs rāmis ar pulvera pārklājumu
• Rāmis sagatavots WC keramikas balstiem ar nelielu atbalsta virsmu
• Samazināts rāmja platums balstu novietošanai blakus uzstādīšanas elementam
• Tualetes uzstādīšanas augstums regulējams neapstrādātā būvniecības posmā, 41-46 cm
• Cinkoti balsti
• Atbalsti regulējami 0-20 cm
• Balsti ar pretslīdes apdari
• Grozāmas kāju plāksnes
• Pamatnes plāksnes dziļums piemērots uzstādīšanai U-profilos UW 50 un UW 75 un Geberit Duofix sistēmas profilos
• Savienojošais elkonis uzstādīšanai bez instrumentiem dažādos dziļumos, regulēšanas diapazons 45 mm
• Skaņas izolācijas savienojuma elkoņa stiprinājums
• Apslēpta tvertne ar priekšējo vadību
• Apslēpta tvertne ar pretkondensāta izolāciju
• Ar rūpnīcas iestatījumu ir iespējama tūlītēja papildu skalošana
• Apslēptās cisternas uzstādīšana un apkopes darbi bez instrumentiem
• Ūdens ieplūde aizmugurē vai augšpusē centrā
• Rupji montāžas vāks apkopes atvēršanai pasargā no mitruma un netīrumiem
• Pārsegs rupjai uzstādīšanai servisa atvēršanai ar iespēju saīsināt
• Aprīkots ar caurules aizsargu padeves caurulei, lai savienotu Geberit AquaClean dušas tualetes
• Ar fiksācijas iespēju elektrības padevei

Tehniskie dati

• Plūsmas spiediens: 10-1000 kPa
• Maksimālā ūdens temperatūra: 25 °C
• Skalošanas tilpums: 6 un 3 l (rūpnīcas iestatījums)
• Liels skalošanas apjoms, regulēšanas diapazons 4,5/ 6/ 7,5 l
• Mazs skalošanas tilpums, iestatīšanas diapazons: 3-4 l
• Aprēķinātais plūsmas ātrums: 0,11 l/s
• Minimālais pārspiediens aprēķinātajai plūsmai: 50 kPa

Piegādes saturs

• Ūdens ieplūde R 1/2", piemērots MF, ar integrētu leņķa vārstu un rokratu
• Rupji montāžas vāks apkopes atvēršanai
• 2 aizsargspraudņi
• Savienojumu komplekts WC, Ø 90 mm
• 90° savienojuma elkonis izgatavots no PE-HD, Ø 90 mm
• PE-HD adapteris, Ø 90 / 110 mm
• 2 vītņstieņi M12
• Stiprinājuma materiāls
• bez vadības pogas
• Konstrukcijas komplekts montāžai pie sienas nav iekļauts iepakojumā - tas jāpasūta atsevišķi.
