Ventilācijas sistēmas uzstādīšanas soļi: praktisks ceļvedis

Ventilācijas sistēmas uzstādīšanas soļi: praktisks ceļvedis

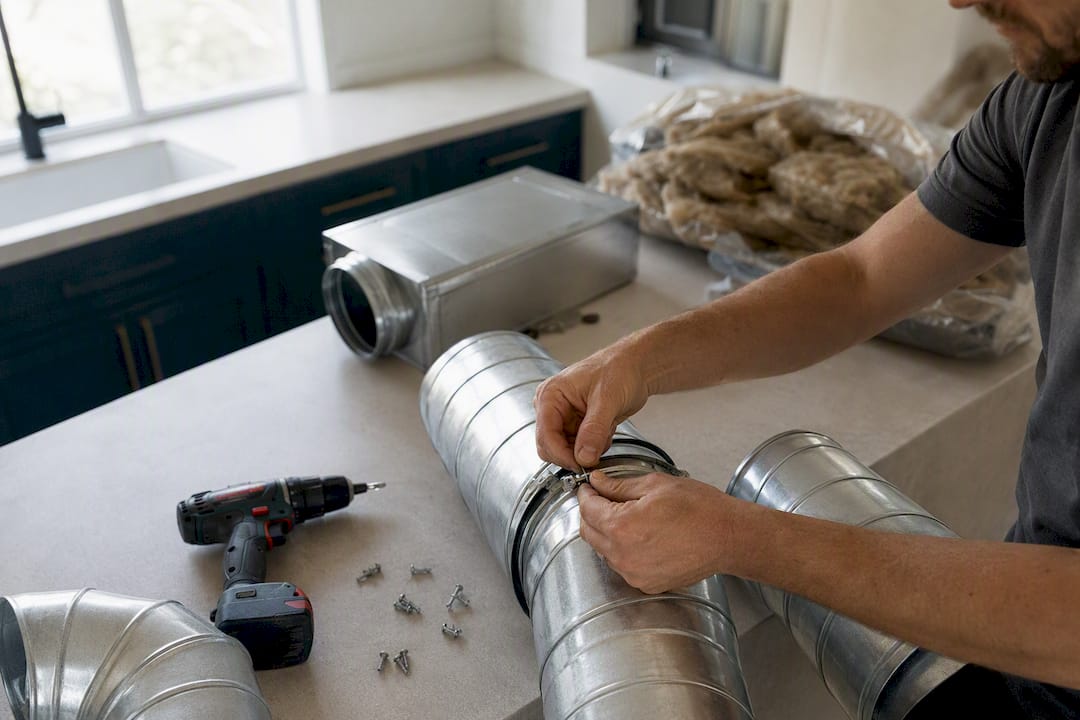

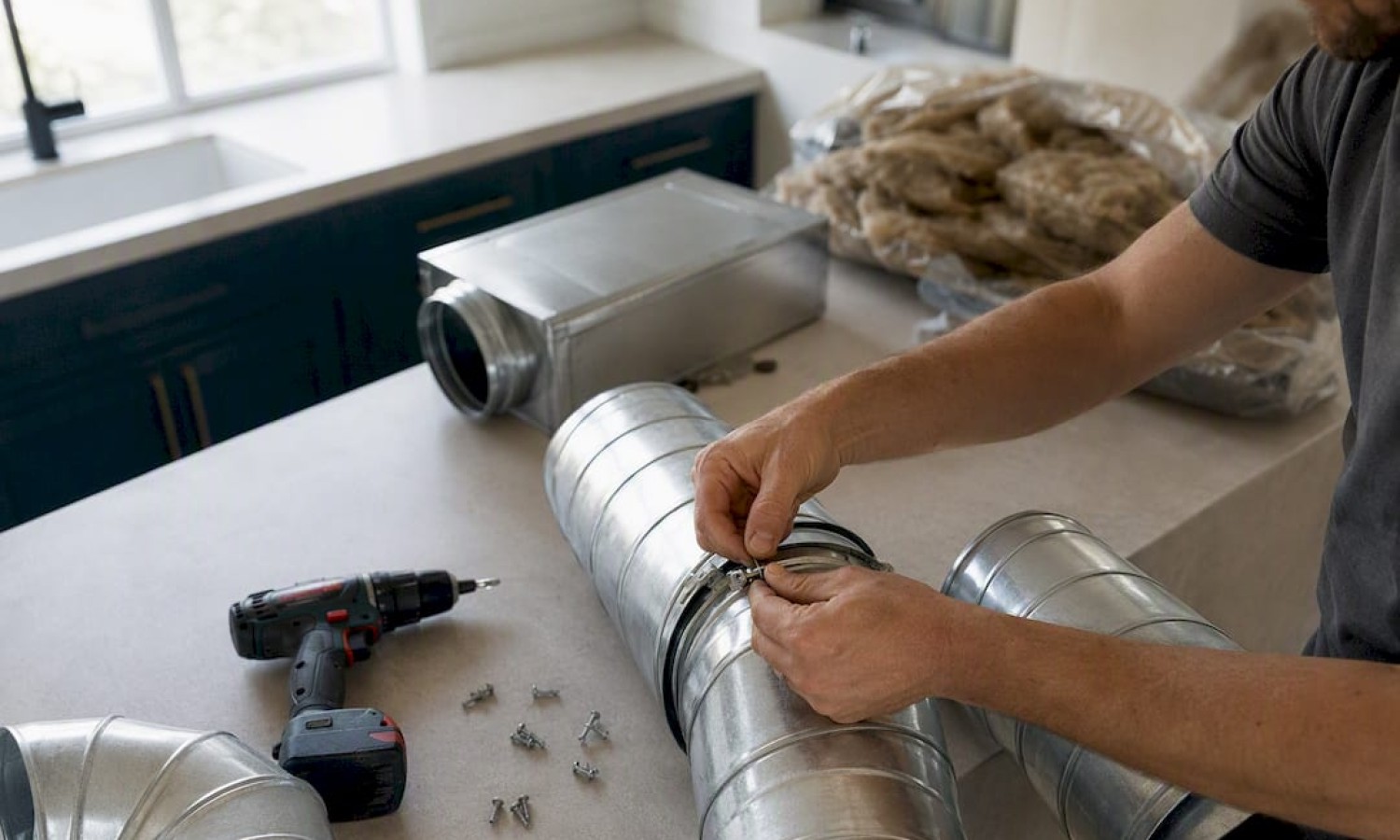

Ventilācijas kanālu montāža mājoklī – meistara rokas darba procesā

Ventilācijas sistēmas uzstādīšanas soļi ir seši: apsekošana un aprēķini, projektēšana, iekārtu izvēle, montāža, balansēšana un nodošana ekspluatācijā. Katrs solis ietekmē nākamo, tāpēc izlaista mēraparātu pārbaude vai steidzīga projektēšana bieži nozīmē dārgu pārbūvi pēc gada.

Trīs kontrolpunkti, ko pārbaudīt jau plānošanas sākumā:

  • Plānotā gaisa apmaiņa telpu grupām, izteikta m3/h, nevis “pēc acumēra”.
  • Kanālu izolācija visur, kur trase šķērso aukstu zonu (bēniņus, neapkurinātu garāžu).
  • Durvju sprauga zem sanitāro telpu durvīm ap 1–2 cm, lai gaiss varētu brīvi cirkulēt.

Profesionāls padoms: Pirms zvana pirmajam speciālistam uzmēri visas telpas un pieraksti iemītnieku skaitu katrā no tām — tas paātrina pirmo konsultāciju vismaz uz pusi.

Galvenie secinājumi

Ventilācijas sistēmas uzstādīšana izdodas tikai tad, ja apsekošana, projektēšana, iekārtu izvēle, montāža, balansēšana un apkope tiek veikta pareizajā secībā un ar reāliem mērījumiem katrā solī.

Punkts Sīkāka informācija
Apsekošana pirms visa Nomēri telpas, gaisa apmaiņu un fotografē problemātiskās vietas, lai izvairītos no atkārtotiem apmeklējumiem.
Projekts ar rezervi Jaudu izvēlies ar rezervi un paredzi piekļuvi filtriem jau shēmā.
Balansēšana nav izlaižama Pārbaudi gaisa plūsmu katrā difuzorā un salīdzini ar projekta vērtībām pirms nodošanas.
Apkope nosaka kalpošanas laiku Filtru maiņa reizi trīs līdz sešiem mēnešiem novērš lielāko daļu darbības traucējumu.
Materiāli vienuviet Santehnikasveikals piedāvā rekuperatorus, kanālus, filtrus un montāžas piederumus, kā arī projektēšanas konsultāciju.

Saturs

1. Apsekošana un sākotnējie aprēķini — ko izmērīt un pierakstīt

Pirmais no ventilācijas sistēmas uzstādīšanas soļiem ir apsekošana, un tā nosaka visu pārējo projektu precizitāti. Speciālistam vai paštu īpašniekam jāsavāc dati, pirms zīmēt jebkādu shēmu.

  • Nomērīt katras telpas platību, funkciju un plānoto iemītnieku skaitu, lai aprēķinātu vajadzīgo gaisa apmaiņu m3/h.
  • Pārbaudīt esošās ventilācijas šahtas, logu un durvju blīvējumu, kā arī iespējamās gaisa noplūdes vietas ap ailēm.
  • Dokumentēt bēniņu vai citas nesiltinātas zonas, kur kanāli šķērsos aukstumu — šīm vietām noteikti vajadzēs papildu izolāciju, citādi rodas kondensāts.
  • Ja mājā jau ir mitri logi no rītiem vai pelējuma pēdas, tā ir skaidra pazīme, ka dabiskā ventilācija vairs netiek galā.

Profesionāls padoms: Nofotografē katru problemātisko vietu un pieraksti izmērus uzreiz telefonā — tā projektētājam nebūs jābrauc uz objektu vairākas reizes, un tu ietaupīsi laiku abpusēji.

2. Projektēšana — kas jāiekļauj ventilācijas shēmā

Projekts nav formalitāte, tas ir dokuments, pēc kura montāžnieks strādās mēnešiem. Labs projekts sasaista arhitektūras rasējumus ar reālajām kanālu trasēm, lai izvairītos no dārgām izmaiņām būvniecības laikā.

Shēmā jābūt iekļautam:

  • Aprēķinātai gaisa apmaiņai (m3/h) katrai telpu grupai — virtuvei, guļamistabām, sanitārajām telpām atsevišķi.
  • Precīzai kanālu trasei ar norādītiem pieplūdes un nosūces difuzoru punktiem.
  • Rekuperatora paredzamajai jaudai un filtrācijas pakāpei.
  • Piekļuves punktiem apkopei — vietām, kur būs jāmaina filtri vai jāregulē amortizatori.

Jaudu izvēlies ar rezervi. Nozarē bieži iesaka ievērot rezervi virs aprēķinātā minimuma, lai sistēma tiktu galā arī tad, ja mājā vienlaikus atrodas vairāk cilvēku vai tiek gatavots ēdiens. Uz shēmas atzīmē arī vietas, kur nepieciešami trokšņu slāpētāji un kur veiksi balansēšanas mērījumus. Bieži pieļautā kļūda šajā solī ir neparedzēta piekļuve filtriem — tas vēlāk sadārdzina ikdienas apkopi un padara servisu neērtu.

3. Kā izvēlēties piemērotu ventilācijas iekārtu

Izvēle starp centrālo un decentralizēto sistēmu ir atkarīga no ēkas tipa. Jaunbūvei, kur kanālu trases var iestrādāt jau būvniecības fāzē, centrālā sistēma ar vienu rekuperatoru parasti ir efektīvāka. Renovācijas gadījumā, kur griestu vai sienu pārbūve nav iespējama, decentralizētas iekārtas atsevišķām telpām bieži ir vienīgais reālais risinājums.

  • Filtru klase (piemēram, ePM1 vai F7) nosaka, cik labi sistēma tur ārā putekļus un alergēnus — pilsētas vidē tas ir svarīgāk nekā laukos.
  • Rekuperatora siltuma atgūšanas efektivitāte tieši ietekmē apkures izmaksas ziemas mēnešos, tāpēc šis rādītājs ir viens no galvenajiem izvēles kritērijiem.
  • Viedās funkcijas, piemēram, CO₂ sensori vai mitruma kontrole, dod iespēju optimizēt viedās mājas apsildi un klimatu un ļauj sistēmai pašai pielāgot jaudu, nevis strādāt nemainīgā režīmā visu diennakti.

Izvēloties starp mājas tipu un budžetu, ievēro četru soļu loģiku: novērtē māju, nosaki prioritātes, izvēlies sistēmas tipu un tikai tad konsultējies ar speciālistu par konkrētu modeli — izmaksas atšķiras atkarībā no mājas lieluma un montāžas sarežģītības.

Profesionāls padoms: Izvēlies iekārtu, kurai filtrus var nopirkt Latvijā bez gaidīšanas nedēļām — eksotisks modelis ar unikālu filtru izmēru var izrādīties dārgs galvassāpju avots pēc gada.

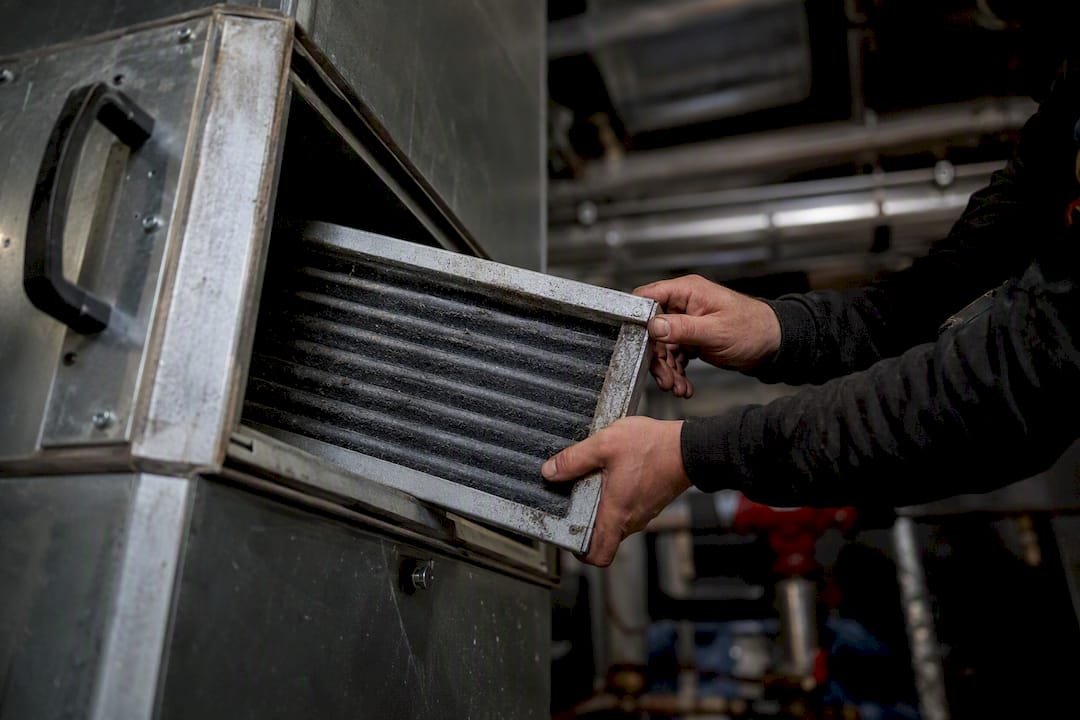

Ventilācijas filtra kasetnes nomaiņa ar rokām

4. Montāžas soļi — no dakšas urbšanas līdz elektropieslēgumam

Montāža ir posms, kur teorija pārvēršas fiziskā sistēmā. Secība parasti izskatās šādi:

  1. Sagatavošana un atzīmju iezīmēšana uz sienām un griestiem pēc apstiprinātās shēmas.
  2. Rekuperatora un galveno cauruļu izvietošana tehniskajā telpā vai bēniņos.
  3. Ārējo caurumu urbšana sienā gaisa ieplūdei un izplūdei, ievērojot minimālo attālumu no logiem.
  4. Gaisa vadu montāža pa iepriekš iezīmēto trasi, iekļaujot izolāciju aukstajās zonās.
  5. Kondensāta noteces pieslēgšana pie kanalizācijas vai speciāla sūkņa.
  6. Elektrisko savienojumu izveide un vadības bloka pieslēgšana.

Elektropieslēgumu drīkst veikt tikai sertificēts elektriķis — tas nav solis, kur ekonomēt, jo nepareizs pieslēgums apdraud gan iekārtu, gan māju. Pēc montāžas pabeigšanas pārbauda kanālu savienojumu blīvumu, stiprinājumu izturību un to, vai izolācija nesedz filtru piekļuves lūkas.

Profesionāls padoms: Ja tehniskā telpa robežojas ar guļamistabu, obligāti liec trokšņu slāpētāju starp iekārtu un difuzoriem — pretējā gadījumā rekuperatora dūkoņa naktī kļūs par pastāvīgu kairinājumu.

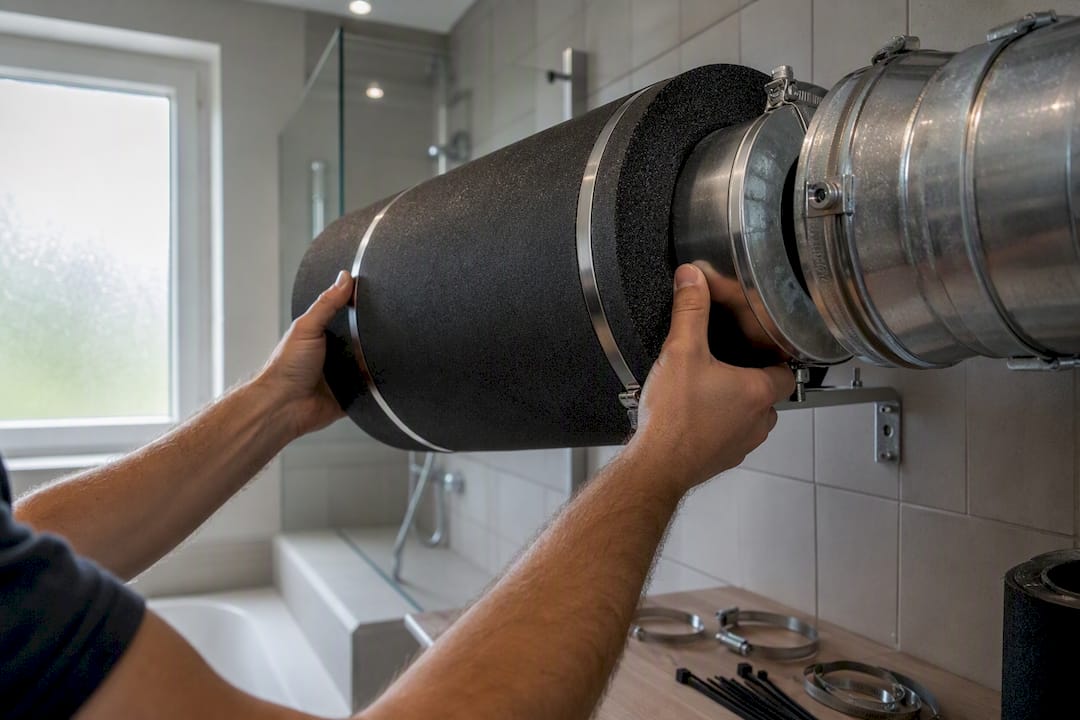

Ventilācijas sistēmas uzstādīšanas laikā tiek montēts trokšņu slāpētājs, ko rūpīgi pieliek pie caurules.

5. Balansēšana un nodošana ekspluatācijā

Sistēma, kas uzstādīta, bet nav balansēta, reti strādā tā, kā paredzēts projektā. Balansēšanas laikā speciālists mēra pieplūdes un nosūces gaisa plūsmu katrā difuzorā, salīdzina to ar projekta vērtībām un koriģē amortizatorus, kamēr rādītāji sakrīt.

  • Pārbauda spiediena starpību starp pieplūdi un nosūci.
  • Mēra trokšņu līmeni tuvākajā telpā, īpaši guļamistabās.
  • Kontrolē elektrības patēriņu darba režīmā salīdzinājumā ar ražotāja norādīto.

Šis process nav ātrs. Balansēšana var aizņemt no dažām stundām līdz pusdienai, atkarībā no ēkas lieluma un kanālu skaita. Rekuperācijas ierīces efektivitāte būtiski ietekmē kopējos siltuma zudumus, tāpēc ir vērts pārbaudīt, vai faktiskie mērījumi sakrīt ar ražotāja deklarēto siltuma atgūšanas rādītāju — atšķirība virs pāris procentiem parasti norāda uz montāžas kļūdu, nevis iekārtas defektu. Nodošanas brīdī klientam pienākas mērījumu protokols un skaidra ekspluatācijas instrukcija.

6. Nodošana lietotājam un ikdienas apkope

Pēc nodošanas atbildība pāriet pie māju īpašnieka, un lielākā daļa problēmu vēlāk rodas nevis no sliktas montāžas, bet no aizmirstas apkopes.

  1. Filtru maiņa — parasti reizi trīs līdz sešiem mēnešiem, atkarībā no putekļainības.
  2. Vizuāla kanālu un difuzoru pārbaude reizi gadā.
  3. Kondensāta noteces caurskatīšana pirms apkures sezonas.
  • Iemācies nolasīt iekārtas paziņojumus paneļa displejā, lai zinātu, kad tiešām jāzvana serviss.
  • Biežākās kļūdas: netīri filtri, nepareiza balansēšana pēc remonta un kanālu nolieks, kas savāc kondensātu. Ja jūti mitru smaku vai dzirdi svilpošanu kanālā, vispirms pārbaudi filtru, pirms izsauc speciālistu.

Papildus: materiāli un komponenti, ko vajadzēs iegādāties

Pirms montāžas sāc, vērts sastādīt sarakstu ar visu nepieciešamo, lai neaizkavētu darbu pusceļā.

  • Rekuperators ar atbilstošu jaudu un filtrācijas klasi (ePM1 vai F7).
  • Gaisa vadi un savienojošie elementi atbilstoši projektētajam diametram.
  • Difuzori un režģi telpu pieplūdei un nosūcei.
  • Amortizatori plūsmas regulēšanai un trokšņu slāpētāji trokšņainām zonām.
  • Kondensāta noteces caurule un pieslēguma detaļas.
  • Kanālu izolācija aukstajām zonām un montāžas piederumi, piemēram, universāls montāžas komplekts.

Pērkot iekārtu, pārbaudi garantijas termiņu, filtru pieejamību Latvijas tirgū un vai ražotājam ir vietējais servisa pārstāvis. Lētākais modelis bieži izrādās dārgāks pēc gada, ja filtriem jāgaida piegāde no ārzemēm.

Kas pārsteidz visvairāk uzstādīšanas laikā

Lielākā daļa sūdzību, ko dzird par jau uzstādītām sistēmām, nav saistītas ar pašu iekārtu. Tās rodas no izlaistas balansēšanas vai no aizmirstas izolācijas vietā, kur kanāls šķērso aukstu bēniņu telpu. Abas kļūdas ir lētas novērst montāžas laikā un dārgas labot pēc tam, kad sienas jau ir aizvērtas.

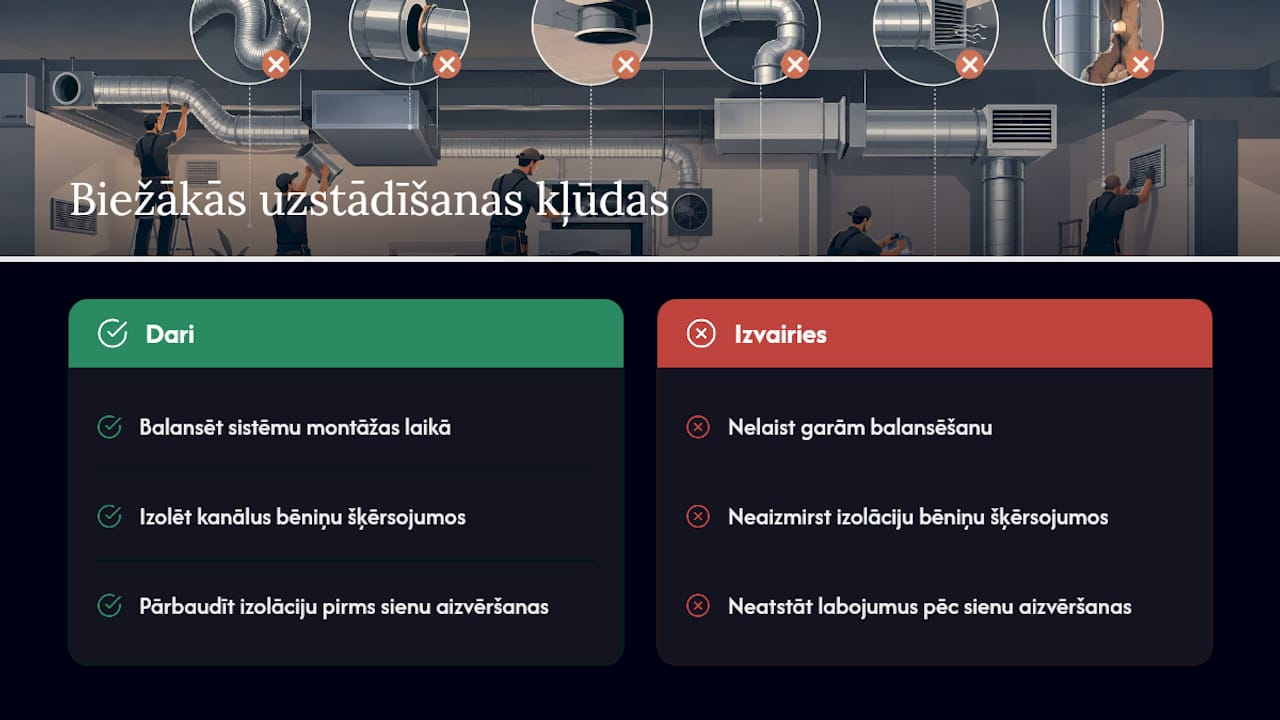

Ventilācijas sistēmu biežākās kļūdas un pareizie risinājumi — shēma
