Ventilācijas sistēmas projektēšana: ceļvedis mājokļiem un birojiem

Īsumā:

• Ventilācijas sistēmas projektēšana nodrošina veselīgu mikroklimatu un energi efektiību. Pareiza datu vākšana un principa izvēle ir būtiska sistemmas efektivitātei un ilgmūžībai. Nozares speciālisti iesaka izvēlēties atbilstošu ventilācijas principu un rūpīgi uzraudzīt instalācijas procesu.

Ventilācijas sistēmas projektēšana ir precīza inženiertehniska darbība, kas nodrošina telpu veselīgu mikroklimatu un energoefektivitāti. Nozarē to sauc arī par gaisa apmaiņas sistēmas projektēšanu, un tā aptver visu no sākotnējās ēkas apsekošanas līdz tehniskās dokumentācijas sagatavošanai un būvniecības uzraudzībai. Latvijā, kur ziemas ir garas un ēkas kļūst arvien hermētiskākas, pareiza ventilācijas plānošana nav papildu ieguldījums, bet gan pamata prasība. Šis ceļvedis palīdz privātpersonām un uzņēmumiem saprast, kā šo procesu veikt pareizi no pirmās dienas.

Kādi ventilācijas principi pastāv un kā izvēlēties piemērotāko?

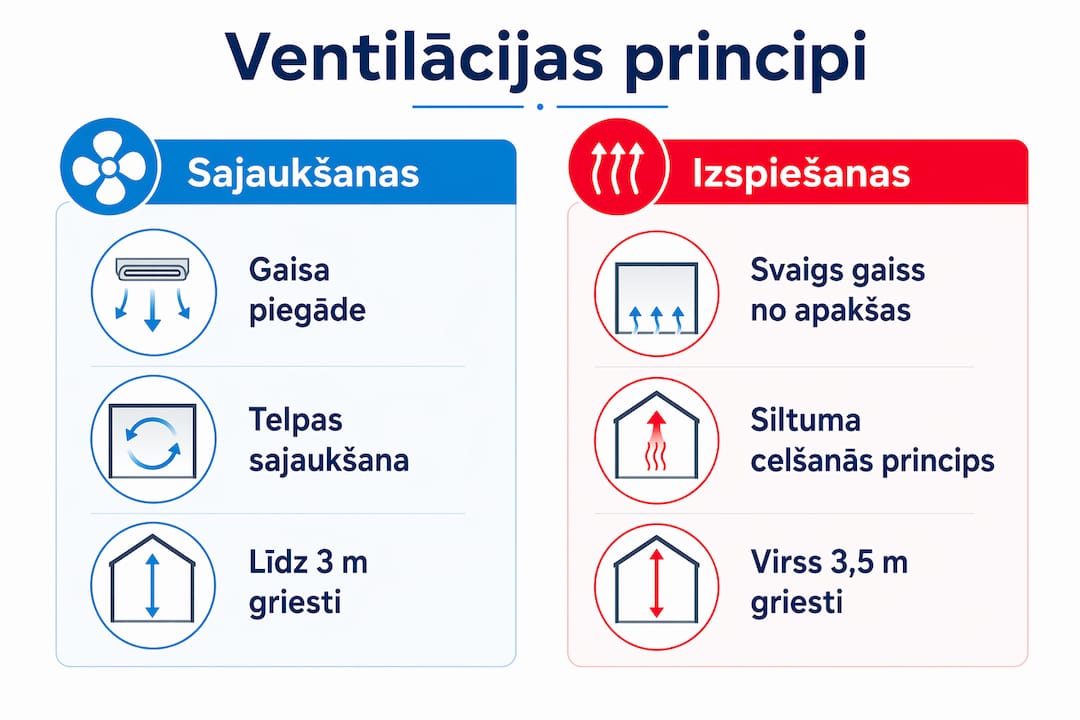

Ventilācijas sistēmu plānošanā pastāv divi galvenie principi: sajaukšanas ventilācija un izspiešanas ventilācija. Katrs no tiem darbojas atšķirīgi un der citādiem objektiem. Izvēle starp abiem ietekmē gan sistēmas efektivitāti, gan uzstādīšanas izmaksas, gan ikdienas ekspluatāciju.

Sajaukšanas ventilācija

Sajaukšanas ventilācija piegādā svaigu gaisu no griestiem vai augšējās zonas un sajauc to ar telpas gaisu. Šī pieeja der telpām ar griestu augstumu līdz aptuveni 3 metriem, piemēram, dzīvokļiem, birojiem un mazumtirdzniecības telpām ar standarta apdari. Sistēma ir samērā vienkārša uzstādīšanā un labi darbojas, ja telpa nav pārslogota ar mēbelēm vai tehnoloģiskajām iekārtām. Tās ierobežojums: pie augstiem gaisa piesārņojuma līmeņiem efektivitāte samazinās, jo svaigais un lietotais gaiss sajaucas pirms pilnīgas apmaiņas.

Izspiešanas ventilācija

Izspiešanas jeb displacement ventilācija piegādā svaigu gaisu no apakšas un izmanto siltuma celšanās principu, lai izspiestu lietoto gaisu augšup un ārā. Izspiešanas ventilācija var sasniegt 50–100 % efektivitāti, taču tā ir neefektīva telpās ar griestiem zem 3 metriem vai kur ir daudz mēbeļu, kas traucē gaisa plūsmu. Šis princips ir optimāls ražošanas halles, augstu biroju telpu vai konferenču zāļu ventilācijai, kur griestu augstums pārsniedz 3,5 metrus un gaisa apjomi ir lieli. Piemēram, 500 kvadrātmetru loģistikas noliktavā ar 6 metru griestiem izspiešanas ventilācija nodrošina labāku gaisa kvalitāti ar mazāku enerģijas patēriņu nekā sajaukšanas sistēma.

Profesionāls padoms: Ja projektējat biroju telpas ar griestu augstumu 2,7–3 m un plānojat blīvu darbinieku izvietojumu, izvēlieties sajaukšanas ventilāciju ar palielinātu gaisa padeves jaudu, nevis izspiešanas sistēmu, kas šādos apstākļos nedos gaidīto rezultātu.

Kā veikt ventilācijas sistēmas plānošanu un datu apkopošanu?

Veiksmīga ventilācijas sistēmas izstrāde sākas ar precīzu datu vākšanu, nevis ar aprīkojuma izvēli. Bieži vien projektu autori paļaujas uz rokasgrāmatu vērtībām, kas nav precīzas konkrētajai ēkai. Instrumentāla mitruma mērīšana un reālu slodžu aprēķins novērš pelējuma rašanos un konstrukciju bojājumus hermētiskās ēkās. Šis solis ir pamats visam turpmākajam projektam.

Sākotnējās plānošanas soļi

1. Objekta apsekošana. Apmeklējiet ēku un fiziski izmēriet telpas, griestu augstumu, logu un durvju izvietojumu. Atzīmējiet mitruma avotus: virtuvi, vannas istabu, veļas mazgāšanas zonu. Komercobjektā papildus noskaidrojiet tehnoloģisko iekārtu skaitu un to siltuma izdalīšanas jaudu.

2. Gaisa slodzes aprēķins. Nosakiet cilvēku skaitu telpā, viņu aktivitātes līmeni un laiku, ko viņi pavada telpā. Birojā ar 20 darbiniekiem gaisa slodze būs citādāka nekā tirdzniecības zālē ar mainīgu apmeklētāju plūsmu. Katram cilvēkam nepieciešams minimālais svaigā gaisa daudzums atbilstoši LBN 211-15 normām.

3. Mitruma bilances analīze. Efektīvai mitruma kontrolei nepieciešams iekļaut visus mitruma avotus un sezonālos faktorus, izmantojot instrumentālas mērīšanas metodes. Latvijā rudens un ziemas periodos ārējais mitrums ir augsts, kas ietekmē kondensāta veidošanos uz aukstajām virsmām. Muzejiem un arhīviem šis solis ir kritisks, taču tas ir tikpat svarīgs jebkurai hermētiskai dzīvojamai mājai.

4. Klimatisko apstākļu novērtēšana. Latvijas klimats nozīmē temperatūras svārstības no aptuveni -25 °C ziemā līdz +30 °C vasarā. Projektā jāparedz gan aukstā gaisa padeve ziemā, gan karstuma slodze vasarā. Ēkām Rīgas centrā un lauku mājām ārpus pilsētas šie parametri atšķiras arī vēja iedarbības dēļ.

5. Normatīvo prasību pārbaude. Latvijā ventilācijas projektēšanu regulē LBN 211-15 „Dzīvojamās ēkas" un LBN 231-15 „Siltumtehnika". Komercobjektiem papildus piemēro darba aizsardzības normas. Projekts bez atbilstošas dokumentācijas neiegūs būvatļauju.

Profesionāls padoms: Pirms projekta uzsākšanas pasūtiet profesionālu gaisa caurlaidības testu (Blower Door testu) esošai ēkai. Šis mērījums parāda, kur ēka „elpo" nekontrolēti, un ļauj precīzi aprēķināt mehāniskās ventilācijas jaudu, nevis minēt to pēc tabulas.

Kādi faktori ietekmē efektīvu ventilācijas sistēmas projektēšanu?

Kvalitatīva gaisa apmaiņas sistēmas projektēšana balstās uz vairākiem savstarpēji saistītiem faktoriem. Neviens no tiem nedarbojas izolēti. Ignorējot kaut vienu, sistēma var strādāt nepilnvērtīgi vai radīt papildu izmaksas ekspluatācijā.

• Gaisa plūsmas pārvaldība. Projektā jāparedz gan padeves, gan izplūdes gaisa daudzums katrā telpā. Virtuvē un vannas istabā izplūdes daudzumam jābūt lielākam nekā padeves, lai novērstu nepatīkamu smaku izplatīšanos. Guļamistabā un viesistabā proporcija ir apgriezta. Nepareiza balanss rada spiediena starpību, kas var izraisīt durvju aizvēršanās problēmas vai aukstā gaisa ieplūšanu caur spraugām.

• Materiālu kvalitāte un sertifikācija. Sertificētu materiālu un komponentu izmantošana pagarina sistēmas kalpošanas laiku un nodrošina stabilu veiktspēju. Gaisa vadi no cinkota tērauda vai augstas blīvuma polietilēna ir izturīgāki pret koroziju nekā neapstrādāta metāla vadi. Sertifikātu pārbaude pirms pirkuma pasargā no slēptajām izmaksām nākotnē.

• Rekuperatoru un filtru izvēle. Hermētiskās ēkās mehāniskā ventilācija ar siltuma rekuperāciju ir standarts, nevis luksuss. Mūsdienu hermētiskajās ēkās dabiskā ventilācija vairs nav pietiekama, tādēļ rekuperators atgūst 70–90 % no izplūstošā gaisa siltuma. Filtri jāizvēlas atbilstoši gaisa kvalitātei apkārtnē: pilsētā nepieciešami F7 klases filtri, lauku apstākļos pietiek ar G4.

• Rezerves koeficients. Projektējot mitruma slodzi, jāpielieto rezerves koeficients 1,15–1,25, lai ņemtu vērā nenoteiktības un ilgtermiņa veiktspējas samazināšanos. Šis solis bieži tiek ignorēts vienkāršotās dzīvojamo ēku projektēšanas gadījumos. Rezultāts: sistēma pēc 3–5 gadiem strādā robežjaudā un nespēj tikt galā ar paaugstinātu mitrumu.

• Trokšņa līmenis. Ventilācijas sistēma nedrīkst radīt troksni virs 35 dB(A) guļamistabās un 40 dB(A) dzīvojamās telpās. Šo parametru nodrošina pareiza vadu dimensionēšana, elastīgo savienojumu izmantošana un ventilatoru izvēle ar zemu trokšņa rādītāju.

Kā izskatās ventilācijas projektēšanas process soli pa solim?

Pilns ventilācijas sistēmas projektēšanas cikls ietver vairākus posmus, kas seko viens otram loģiskā secībā. Izlaist kādu no tiem nozīmē riskēt ar sistēmas nepilnvērtīgu darbību vai papildu izmaksām būvniecības laikā.

1. Sākotnējā konsultācija. Inženieris iepazīstas ar ēkas plānojumu, īpašnieka vajadzībām un budžetu. Šajā posmā tiek noskaidrots, vai nepieciešama tikai mehāniskā ventilācija vai arī gaisa kondicionēšana un sildīšana. Komercobjektam papildus tiek apspriests darba laiks un cilvēku plūsma.

2. Tehniskā plānošana. Inženieris sadarbībā ar arhitektu un elektriķi izstrādā sistēmas koncepciju. Šajā posmā tiek noteikta gaisa vadu trase, iekārtu izvietojums un pieslēguma vietas. Autoruzraudzība un tehniskais atbalsts būvniecības laikā sākas jau šajā posmā, kad tiek saskaņotas detaļas ar citiem projekta dalībniekiem.

3. Aprēķini un dimensionēšana. Tiek aprēķināts gaisa daudzums katrai telpai, vadu šķērsgriezums, ventilatoru jauda un spiediena zudumi. Šie aprēķini balstās uz reāliem mērījumiem, nevis tabulām. Kļūda aprēķinos šajā posmā nozīmē vai nu pārdimensionētu sistēmu ar lieku enerģijas patēriņu, vai nepietiekamu ventilāciju.

4. Tehniskās dokumentācijas sagatavošana. Projekts ietver rasējumus, specifikācijas, aprēķinu pārskatus un atbilstības deklarācijas. Dokumentācija jāsaskaņo ar būvvaldi, ja ēka ir jaunbūve vai tiek veikta rekonstrukcija. Privātmājā ar vienkāršu sistēmu dokumentācija var būt vienkāršota, taču komercobjektā pilna dokumentācija ir obligāta.

5. Uzstādīšanas uzraudzība. Projekta autors vai pilnvarots inženieris pārbauda, vai montāža atbilst projektam. Bieži praksē montieri veic nelielas novirzes no projekta, kas var ietekmēt sistēmas darbību. Uzraudzība novērš šīs problēmas pirms sienu aiztaisīšanas.

6. Nodošana ekspluatācijā un regulēšana. Pēc uzstādīšanas sistēmu regulē, mērot faktiskos gaisa daudzumus katrā telpā un salīdzinot ar projekta vērtībām. Ja kāda telpa saņem par maz vai par daudz gaisa, regulēšanas vārsti tiek koriģēti. Šis posms bieži tiek izlaists, kas rada nevienmērīgu ventilāciju.

Nākotnes tendences ventilācijas projektēšanā ietver mākslīgā intelekta izmantošanu, kas nodrošina reāllaika datu analīzi un automātisku gaisa apmaiņas regulēšanu. AI integrācija HVAC sistēmās samazina ekspluatācijas izmaksas un uzlabo telpu komfortu, pielāgojot gaisa plūsmu atkarībā no faktiskā cilvēku skaita un ārējiem apstākļiem. Latvijā šādi risinājumi jau tiek ieviesti jaunbūvēs un renovētos komercobjektos.

Galvenie secinājumi

Ventilācijas sistēmas projektēšana prasa precīzus mērījumus, pareizu principa izvēli un pilnu dokumentāciju, lai sistēma darbotos efektīvi visu kalpošanas laiku.

Mans skatījums uz ventilācijas projektēšanas kļūdām

Strādājot ar dažādiem ventilācijas projektiem, esmu novērojusi vienu atkārtojošos modeli: klients vēlas ātru un lētu risinājumu, un rezultātā saņem sistēmu, kas pēc trim gadiem nedarbojas tā, kā vajadzētu. Biežākais kļūdas avots ir pielāgojuma trūkums konkrētajai ēkai, balstot projektu uz vispārīgiem risinājumiem, kas īpaši bīstami blīvi izolētās mājās.

Mans ieteikums ir pretrunā ar to, ko daudzi dzird no montieriem: nepirkt sistēmu, kamēr nav gatavs projekts. Tas izklausās acīmredzami, taču praksē cilvēki bieži vispirms izvēlas iekārtu veikalā un tad meklē kādu, kas to uzstādīs. Šāda secība gandrīz vienmēr nozīmē kompromisus.

Otrs aspekts, ko es uzsveru ikvienam: pārbaudiet sertifikātus pirms komponentu pirkšanas. Tirgū ir daudz lētu gaisa vadu un ventilatoru bez atbilstošas dokumentācijas. Tie var izskatīties identisks sertificētam produktam, taču pēc diviem gadiem korozija vai trokšņa pieaugums parādīs starpību. Kvalitatīvu komponentu iegāde no uzticamiem piegādātājiem, piemēram, Santehnikasveikals, ir ieguldījums, kas atmaksājas.

Trešais moments, ko es uzskatu par nepietiekami novērtētu: nodošana ekspluatācijā ar regulēšanu. Lielākā daļa sistēmu tiek atstātas bez gaisa daudzumu mērīšanas pēc uzstādīšanas. Rezultāts ir tāds, ka viena istaba saņem pārāk daudz gaisa un rada troksni, bet otra ir nepietiekami ventilēta. Pusstundas regulēšana uzstādīšanas beigās novērš šo problēmu uz gadiem.

— Renate

Santehnikasveikals palīdz izvēlēties pareizos komponentus

Ventilācijas sistēmas kvalitāte lielā mērā atkarīga no komponentu izvēles. Santehnikasveikals piedāvā ventilācijas iekārtas, gaisa vadu piederumus un saistītos materiālus ar piegādi visā Latvijā, palīdzot gan privātpersonām, gan uzņēmumiem atrast risinājumus, kas atbilst projekta specifikācijām.

Ja jūs jau strādājat ar inženieri vai tikai sākat plānot sistēmu, profesionāla sistēmu projektēšana palīdz samazināt kļūdas un izvēlēties sertificētus komponentus. Santehnikasveikals konsultanti palīdz noskaidrot, kuri produkti atbilst jūsu projekta prasībām un Latvijas normatīviem. Ja rodas jautājumi par konkrētu komponentu saderību vai specifikācijām, santehnikas problēmu ceļvedis sniedz praktisku atbalstu katrā posmā.

Bieži uzdotie jautājumi

Kas ir sajaukšanas un izspiešanas ventilācija?

Sajaukšanas ventilācija sajauc svaigu gaisu ar telpas gaisu no griestiem, bet izspiešanas ventilācija izmanto siltuma celšanās principu, lai izspiestu lietoto gaisu augšup. Sajaukšanas princips der zemiem griestiem, izspiešanas princips der augstiem griestiem virs 3,5 metriem.

Kāpēc hermētiskās ēkās nepieciešama mehāniskā ventilācija?

Hermētiskās ēkās dabiskā ventilācija caur spraugām un logiem vairs nenodrošina pietiekamu gaisa apmaiņu, tādēļ nepieciešama mehāniskā sistēma ar rekuperatoru. Rekuperators atgūst 70–90 % no izplūstošā gaisa siltuma, samazinot apkures izmaksas.

Kāds rezerves koeficients jāpielieto mitruma aprēķinos?

Mitruma slodzes aprēķinos jāpielieto rezerves koeficients 1,15–1,25, lai ņemtu vērā nenoteiktības un sistēmas veiktspējas samazināšanos laika gaitā. Bez šī koeficienta sistēma pēc dažiem gadiem var nespēt tikt galā ar paaugstinātu mitrumu.

Cik ilgs ir ventilācijas sistēmas projektēšanas process?

Dzīvojamai mājai projekts parasti aizņem 2–4 nedēļas, komercobjektam ar sarežģītu plānojumu 4–8 nedēļas. Laiku ietekmē objekta lielums, nepieciešamo saskaņojumu skaits un datu vākšanas sarežģītība.

Vai ventilācijas projekts Latvijā ir obligāts?

Jaunbūvēm un rekonstrukcijām ventilācijas projekts ir obligāts un jāsaskaņo ar būvvaldi atbilstoši LBN 211-15 un LBN 231-15 prasībām. Nelielām izmaiņām esošā sistēmā var pietikt ar vienkāršotu dokumentāciju, taču to nosaka konkrētā situācija.
