Sanitārtehniskais mezgls: definīcija un prasības Latvijā

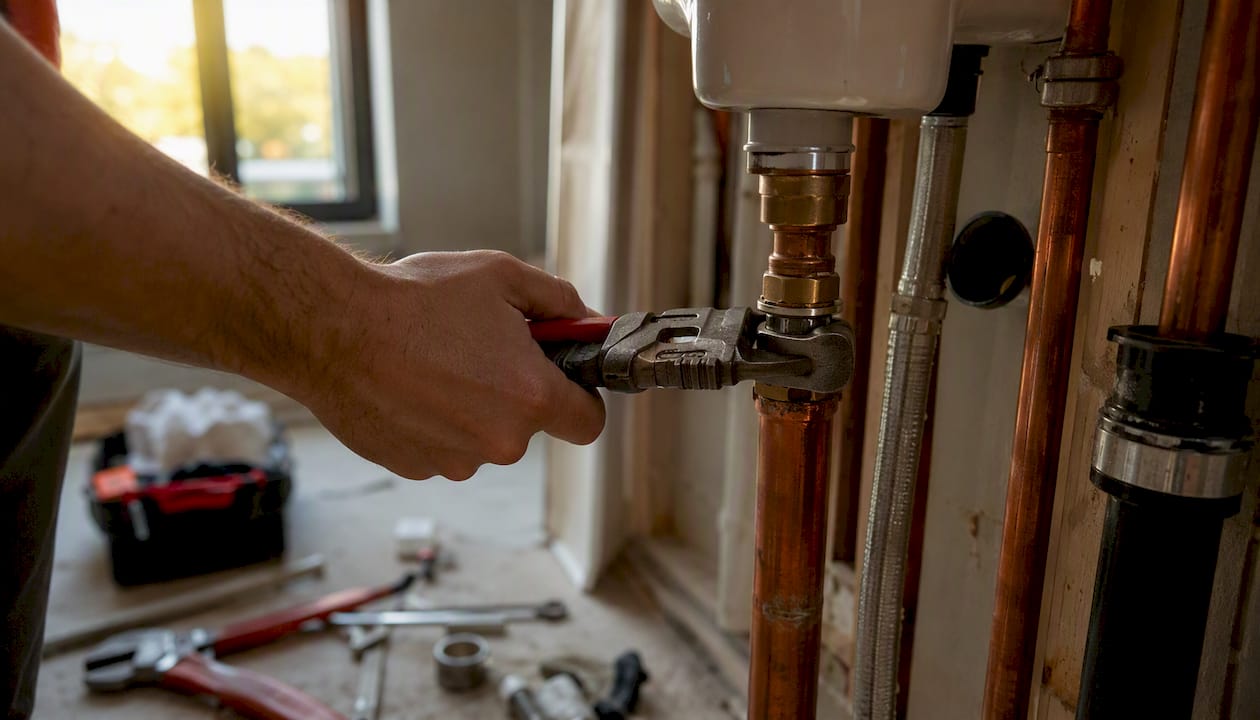

Ar rokām pievilk savienojumu pie santehnikas mezgla

Sanitārtehniskais mezgls ir konkrēta iekārtu un cauruļvadu kopuma savienojums, kas nodrošina ūdensapgādi un notekūdens novadīšanu vienā telpā vai instalācijas punktā. Latvijas būvnormatīvu kontekstā šis termins apzīmē gan atsevišķu ierīci ar pieslēgumiem, gan telpu, kurā šādas ierīces koncentrētas. Biežākie piemēri:

  • Tualete ar izlietni — WC pods un roku mazgājamā izlietne ar kopēju kanalizācijas stāvvadu.
  • Savietotais WC un vanna — vienā telpā apvienoti WC pods, vanna vai duša un izlietne.
  • Dušas zona ar sifonu — atsevišķa dušas kabīne ar grīdas sifonu un ventilācijas izvadu.

Termina leksikas pamatojumu sniedz Tēzaurs un Akadēmiskā terminu datubāze (Akadterm), savukārt prasības regulē LBN 211-15, LBN 211-98 un MK Nr. 117.

Galvenie secinājumi

Sanitārtehniskais mezgls ir instalācijas vienība, ko Latvijas būvnormatīvi regulē caur LBN 211-15, LBN 211-98, LBN-200-21 un MK Nr. 117, un tā pareiza dokumentēšana ietekmē gan pieņemšanu, gan apkopi.

Punkts Sīkāka informācija
Definīcija Sanitārtehniskais mezgls ir iekārtu un cauruļvadu kopums ar ūdensapgādes un kanalizācijas pieslēgumiem.
Savietotais vs dalītais Savietotajā mezglā WC, vanna un izlietne ir vienā telpā; dalītajā — atsevišķās telpās.
Galvenie normatīvi LBN 211-15, LBN 211-98, LBN-200-21 un MK Nr. 117 nosaka izvietojumu, pieejamību un minimālās prasības.
Durvju virziens Durvis parasti veras evakuācijas virzienā; izņēmumi paredzēti personām ar kustību traucējumiem.
Dokumentācija Specifikācijā norādiet mezgla tipu, stāvvada numuru un atsauci uz attiecīgo LBN punktu.

Saturs

Kā atšķiras sanitārtehniskā sistēma no mezgla?

Sanitārtehniskā sistēma ir plašāks jēdziens: tā aptver visu ēkas ūdensapgādes, kanalizācijas un siltumapgādes infrastruktūru. Sanitārtehniskais mezgls ir šīs sistēmas konkrēts elements — noteikta ierīce vai ierīču grupa ar saviem pieslēgumiem.

Praksē atšķirība izskatās šādi:

  • Sanitārtehniskā sistēma — visi cauruļvadi, stāvvadi, sūkņi un iekārtas visā ēkā.
  • Sanitārtehniskais mezgls — piemēram, WC pods ar pieplūdes vārstu un kanalizācijas pieslēgumu, vai izlietne ar sifonu un ūdens atslēgvārstu.
  • Sanitārtehniskā telpa — telpa, kurā mezgls izvietots (tualete, vannas istaba, dušas telpa).

Tehniskajos rasējumos mezglu dokumentē kā instalācijas vienību, bet telpu kā arhitektūras elementu. Šī robeža ir būtiska, jo normatīvi dažkārt attiecas tikai uz telpu, dažkārt tikai uz instalācijas mezglu.

Kāda ir atšķirība starp savietoto un dalīto mezglu?

Latvijas būvnormatīvos un projektēšanas praksē lieto vairākus saistītus terminus, kurus bieži jauc:

  • Sanitārtehniskā telpa — jebkura telpa ar sanitārtehniskām iekārtām (tualete, vannas istaba, dušas telpa).
  • Sanitārais mezgls — instalācijas savienojumu kopums; akadterm.lv šo terminu lieto kā sinonīmu „sanitārtehniskajam mezglam“ tehniskajā dokumentācijā.
  • Savietotais sanitārais mezgls — vienā telpā apvienots WC pods, vanna vai duša un izlietne. Tipiskākais piemērs: standarta dzīvokļa vannas istaba ar visām trim iekārtām.
  • Dalītais sanitārais mezgls — WC pods atrodas atsevišķā telpā, vanna vai duša ar izlietni — citā. Šāds risinājums parasts lielākos dzīvokļos un daudzdzīvokļu namos.

Praktiskā sekas: dalītajam mezglam nepieciešamas divas atsevišķas durvis un divi ventilācijas izvadi. Savietotajam pietiek ar vienu, taču telpas minimālās platības prasības ir stingrākas.

Kādas Latvijas normas regulē sanitārtehniskos mezglus?

Galvenie normatīvie dokumenti, kas ietekmē sanitārtehnisko mezglu projektēšanu un uzstādīšanu Latvijā:

  • LBN 211-15 „Dzīvojamās ēkas“ — nosaka, ka sanitārtehnisko telpu durvis parasti veras evakuācijas virzienā; izņēmumi paredzēti personām ar kustību traucējumiem. Regulē arī izvietojuma ierobežojumus attiecībā pret dzīvojamām telpām.
  • LBN 211-98 (daudzstāvu daudzdzīvokļu ēkas) — ietver definīcijas un prasības sanitārtehnisko telpu izvietojumam, minimālajām funkcijām un pieejamībai daudzstāvu ēkās. Nosaka, ka sanitārtehniskās telpas nedrīkst izvietot tieši virs zemākā stāva dzīvojamām telpām bez papildu skaņas un hidroizolācijas vai īpašnieka piekrišanas.
  • MK Nr. 117 (08.02.2011.) — satur telpu bāzes vērtības un definīcijas, kas ietekmē sanitāro iekārtu skaitu un mezglu plānošanu dzīvojamos objektos. Bāzes vērtība 46.4 tieši saistīta ar kanalizācijas un sanitārā mezgla funkcijām.
  • LBN-200-21 „Būvju vispārīgās prasības“ — iekļauj sanitārtehniskās telpas definīciju un prasības par pieejamību personām ar funkcionāliem traucējumiem.

Svarīgi: LBN 211-15 formāli zaudējis spēku, taču tā principi atspoguļojas jaunākajos normatīvos. Pilnus aktuālos tekstus meklējiet likumi.lv un vestnesis.lv.

Kādi komponenti veido tipisku sanitārtehnisko mezglu?

Sanitārtehniskā mezgla sastāvs atkarīgs no tā veida un atrašanās vietas, taču standarta elements ietver:

  • WC pods ar pieplūdes vārstu un kanalizācijas pieslēgumu.
  • Izlietne vai vanna/duša ar jaucējkrānu un ūdens atslēgvārstu.
  • Sifoni — novērš kanalizācijas gāzu iekļūšanu telpā; jāpārbauda regulāri.
  • Drenāžas caurules un stāvvads — novada notekūdeni līdz ēkas kanalizācijai.
  • Ventilācijas izvads — obligāts sanitārajās telpās bez dabiskās ventilācijas.
  • Hidroizolācija — grīdā un sienu apakšdaļā; kritiska, lai novērstu mitruma bojājumus zemākajos stāvos.
  • Ūdens atslēgvārsti — katrai iekārtai atsevišķi, lai varētu veikt apkopi bez ūdens atslēgšanas visā dzīvoklī.
  • Apkopes piekļuves lūkas — pie iebūvētiem skalošanas blokiem un slēptiem vārstiem.

Izvietojuma princips: iekārtas grupē ap kopējo stāvvadu, lai samazinātu cauruļvadu garumu. Santehnikasveikals piedāvā sifonu, vārstu un drenāžas risinājumus, kas atbilst Latvijas uzstādīšanas prasībām, ar piegādi visā Latvijā.

Profesionāls padoms: Pārbaudiet sifona aizsprostojumu vismaz reizi gadā — lielākā daļa kanalizācijas problēmu sākas tieši tur, nevis dziļāk cauruļvados.

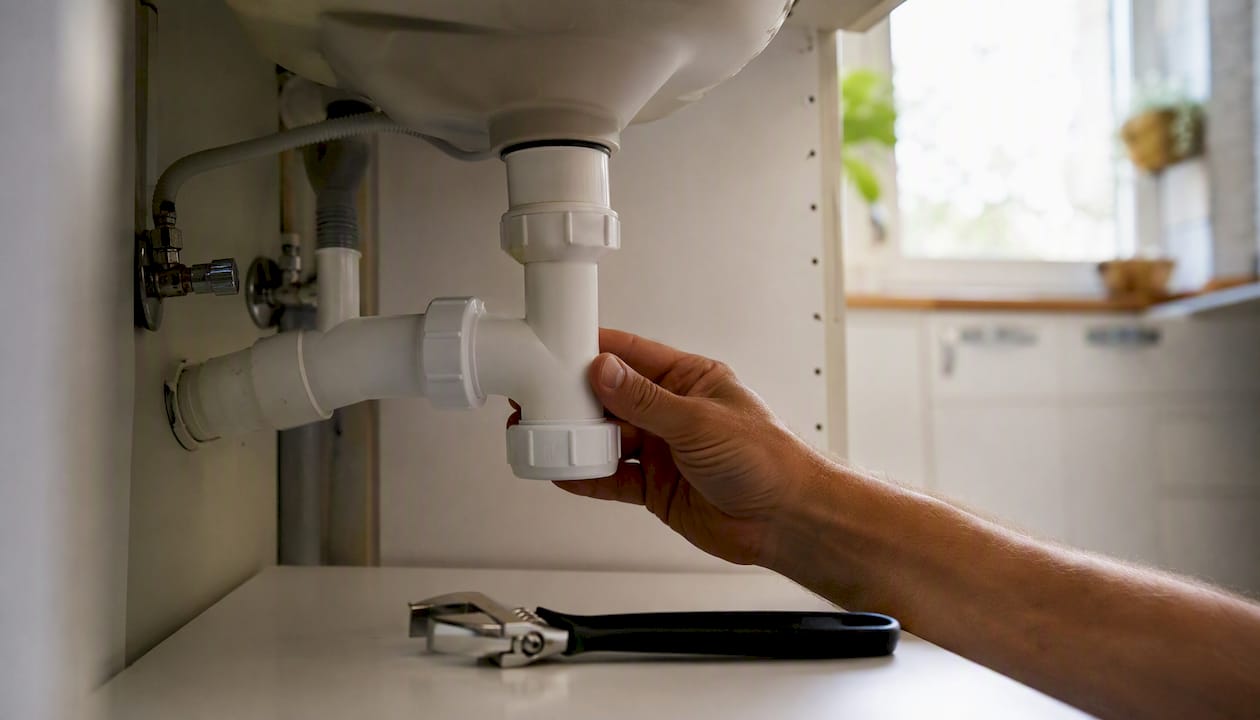

Santehniķis pārbauda izlietnes sifonu

Ko pārbaudīt pirms mezgla pieņemšanas vai remonta?

Secīgs pārbaudes saraksts pirms darbu pieņemšanas vai remonta uzsākšanas:

  1. Durvju atvēršanas virziens. Pārbaudiet, vai durvis veras evakuācijas virzienā atbilstoši LBN prasībām. Izņēmums: ja telpā paredzēta pieejamība personām ar kustību traucējumiem, durvis var vērties uz iekšu.
  2. Hidroizolācija. Vizuāli pārbaudiet grīdas un sienu apakšdaļu; mitras vai bojātas vietas norāda uz nepietiekamu izolāciju. Hidroizolācijai jāsedz vismaz 10–15 cm augstumā virs grīdas līmeņa.
  3. Ventilācija. Pārbaudiet, vai ventilācijas izvads darbojas — pielieciet papīra lapu pie restītes; ja tā turas, gaisa plūsma ir pietiekama.
  4. Sifoni un notekūdens caurules. Pārliecinieties, ka visi sifoni ir piepildīti ar ūdeni un nav redzamu noplūdes pazīmju pie pieslēgumiem.
  5. Ūdens atslēgvārsti. Pārbaudiet, vai katrs vārsts darbojas un ir pieejams bez iekārtu demontāžas.
  6. Apkopes piekļuve. Pārliecinieties, ka iebūvētajiem elementiem ir piekļuves lūkas.

Ko prasīt no projektētāja vai uzstādītāja: rasējumu lapu ar mezgla shēmu, materiālu specifikācijas (cauruļu diametri, sifonu tipi), hidroizolācijas slāņu aprakstu un atsauci uz izmantotajiem LBN punktiem.

Profesionāls padoms: Pārbaudiet ūdens izplūdes ātrumu: pilnībā atvērtam krānam jāiztukšo 10 litru trauks ne ilgāk kā 60 sekundēs. Lēnāka plūsma norāda uz cauruļvadu sašaurinājumu vai nepietiekamu spiedienu.

Plašāku santehnikas drošības normatīvu pārskatu skatiet Santehnikasveikals.lv.

Kā pareizi lietot terminu tehniskajos dokumentos?

Precīza terminoloģija novērš pārpratumus starp projektētāju, uzstādītāju un pasūtītāju. Ieteicamie formulējumi specifikācijās:

  • Savietotais sanitārais mezgls — „Savietotais sanitārais mezgls (WC pods, vanna, izlietne) — 1 gab., 1. stāvs, ass B/3.“
  • Dalītais sanitārais mezgls — „Dalītais sanitārais mezgls: tualetes telpa (WC pods, izlietne) un vannas telpa (vanna, izlietne) — atsevišķas telpas, 2. stāvs.“
  • Instalācijas mezgls rasējumos — apzīmē ar simbolu „SM“ vai „san.m.“ un norāda stāvvada numuru.

Dokumentācijā vienmēr pievienojiet atsauci uz izmantoto LBN punktu, piemēram: „Atbilstoši LBN 211-15 X.X. punktam.“ Materiālu specifikācijā norādiet cauruļu diametrus, sifonu tipus un hidroizolācijas materiālu marku. Tas atvieglo gan būvuzraudzību, gan turpmāko apkopi. Papildu ieteikumus par santehnikas sistēmu projektēšanu piedāvā Santehnikasveikals.lv.

Terminu lietojums praksē: ko vārdnīcas nepasaka

Dokumentācijā visbiežāk sastopamā kļūda: „sanitārtehniskais mezgls“ un „sanitārtehniskā telpa“ tiek lietoti kā sinonīmi, lai gan tie apzīmē dažādas lietas. Telpa ir arhitektūras vienība, mezgls ir instalācijas vienība. Rasējumā var būt viena telpa ar diviem mezgliem, vai viens mezgls, kas sniedzas pāri telpas robežai.

Otra izplatīta neprecizitāte: savietotā un dalītā mezgla jēdzieni bieži netiek norādīti vispār, kas rada neskaidrības pieņemšanas aktā. Normatīvi šo atšķirību pieprasa, tāpēc tās iekļaušana specifikācijā nav formalitāte.

Ja rodas šaubas par konkrētu normatīva punktu interpretāciju, konsultējieties ar sertificētu projektētāju vai santehniķi. Santehnikasveikals sniedz praktisku informāciju par produktu izvēli un uzstādīšanas risinājumiem visā Latvijā.

Avoti

Primārie avoti termina pārbaudei un normatīvu tekstiem:

  • Tezaurs — mwe:283672
