Hidrotīkla balansēšana: ceļvedis apkures sistēmām
Kas ir hidrotīkla balansēšana un kāpēc tā ir nepieciešama
Hidrotīkla balansēšana jeb hidrauliskā līdzsvarošana ir process, kurā apkures sistēmas ūdens plūsma tiek sadalīta atbilstoši katra radiatora, stāvvada un ēkas kopējai siltuma vajadzībai. Rezultāts: katrs dzīvoklis saņem tieši tik siltuma, cik nepieciešams, ne vairāk, ne mazāk.
Bez balansēšanas ūdens vienmēr plūst pa vieglāko ceļu. Radiatori, kas atrodas tuvāk siltummezglam, saņem pārāk daudz karstā ūdens, tālākie paliek auksti. Tieši tāpēc vienā dzīvoklī iedzīvotāji vēdina logus ziemā, bet blakus kaimiņš sildās ar elektrisko radiatoru.
Hidrauliskās balansēšanas galvenās priekšrocības:
- Vienmērīga siltuma sadale visā ēkā, neatkarīgi no stāva vai atrašanās vietas
- Enerģijas ietaupījums: pārkarsēti dzīvokļi rada liekas siltumzudumi, ko balansēšana novērš
- Zemākas apkures izmaksas ēkas iedzīvotājiem kopumā
- Mazāks vārstu un sūkņu nolietojums, jo sistēma strādā projektētajā režīmā
Biežākās problēmas nebalansētā sistēmā: nevienmērīga apsilde, paaugstināts spiediens atsevišķos stāvvados, termostatisko vārstu nepareiza darbība un nespēja sasniegt projektēto temperatūru tālākajos radiatoros.

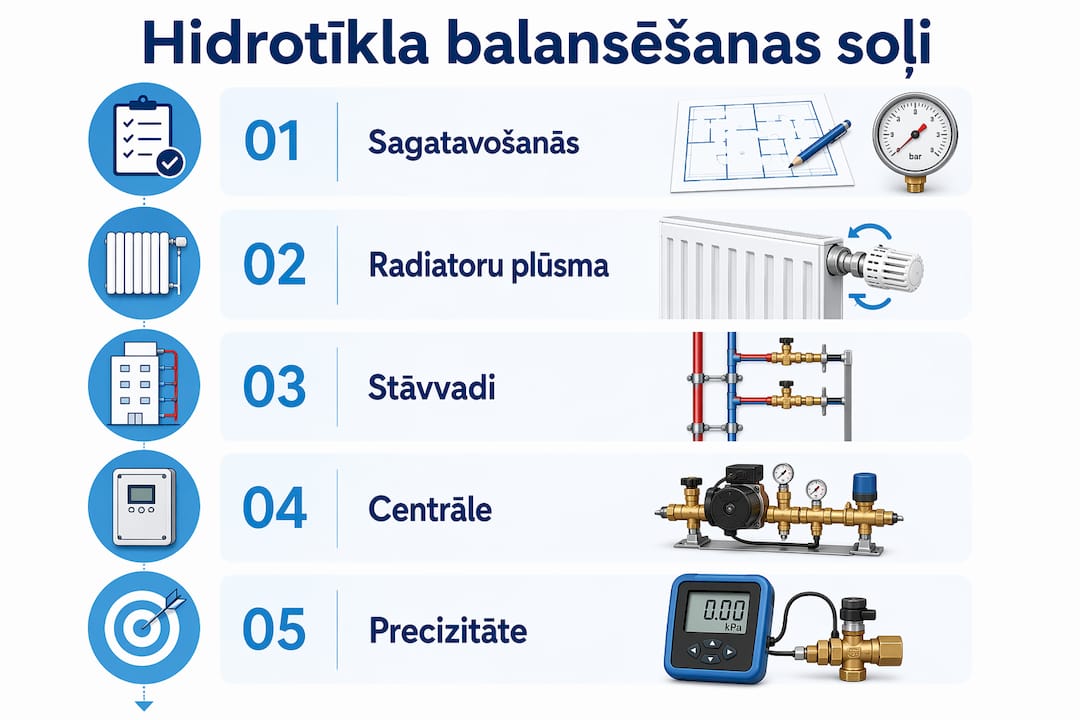

Kā veikt hidrotīkla balansēšanu: secīgi soļi
Daudzdzīvokļu ēkās balansēšana notiek trīs savstarpēji saistītos posmos. Ja kādu no tiem izlaiž, sistēma paliek nebalansēta pat pēc daļējas regulēšanas.
Sagatavošanās darbi
Pirms balansēšanas sistēma jāatgaiso un visi vārsti jāatver pilnībā. Ja ēkā nav stāvvadu balansēšanas vārstu vai tie ir nolietoti, tos uzstāda vai nomaina vasarā, kad sistēmā nav ūdens. Bez stāvvadu vārstiem pilnīga balansēšana nav iespējama.
1. solis: radiatoru plūsmas regulēšana
Katru radiatoru noregulē atbilstoši projektā norādītajai ūdens plūsmai. Ja projekta datu nav, plūsmu aprēķina. Divcauruļu sistēmās ar termostatiskajiem vārstiem šo posmu veic pirmais, jo vēlāk korekcijas ir iespējamas, bet pamata iestatījumam jābūt pareizam.
2. solis: stāvvadu plūsmas regulēšana
Katram stāvvadam ar mērīšanas datoru pieslēdzas pie balansēšanas vārsta, nolasa rādījumus un noregulē plūsmu atbilstoši aprēķiniem. Metodi izvēlas speciālists atkarībā no sistēmas konfigurācijas. Šis posms ir kritisks: pat perfekti noregulēti radiatori nedos rezultātu, ja stāvvadu plūsmas nav līdzsvarotas.
3. solis: centrālās padeves regulēšana
Siltummezglu regulē pēdējo, vadoties pēc ēkas kopējā siltuma daudzuma, nepieciešamās ūdens plūsmas un centrālā sūkņa jaudas. Jaunākām sistēmām projekts jau ir gatavs; vecākām ēkām veic mērījumus un aprēķinus.
Ieteikumi precīziem rezultātiem
Balansēšanu vislabāk veikt apkures sezonas sākumā, kad iespējami precīzākie mērījumi. Dzīvokļos ar individuāli regulējamiem radiatoriem mājas pārvaldniekam jāvienojas ar iedzīvotājiem, lai visi vārsti būtu atvērti vienlaikus.
Kādi instrumenti palīdz veikt balansēšanu precīzi?
Grundfos GO Balance lietotne kopā ar ALPHA Reader un ALPHA2 sūkni ievērojami vienkāršo hidrauliskās balansēšanas procesu. Sistēma darbojas šādi: ALPHA Reader ar iebūvētu gaismas sensoru nolasa datus tieši no ALPHA2 sūkņa un pārraida tos uz viedtālruni reāllaikā.
Lietotne automātiski aprēķina plūsmas datus no katra radiatora un norāda, kā precīzi noregulēt vārstus. Balansēšanu vienģimenes mājā var pabeigt mazāk nekā 2 stundās. Pēc pabeigšanas atskaite tiek ģenerēta automātiski un var tikt nosūtīta pa e-pastu vai izdrukāta.
GO Balance atbalsta gan tīras radiatoru sistēmas, gan kombinētas radiatoru un grīdas apsildes sistēmas. Grīdas apsildes daļai sūkni pēc balansēšanas pārslēdz uz konstantā spiediena režīmu, ko lietotne iesaka automātiski.
| Instruments | Galvenā funkcija | Ieguvums praksē |
|---|---|---|
| Grundfos ALPHA Reader | Nolasa plūsmas datus no ALPHA2 sūkņa | Bezkontakta mērīšana reāllaikā |
| Grundfos GO Balance | Aprēķina un vada balansēšanas procesu | Automātiska atskaite, kļūdu samazināšana |
| Grundfos ALPHA2 | Cirkulācijas sūknis ar datu izvadi | Saderīgs ar GO Balance sistēmu |
| Stāvvadu mērīšanas dators | Plūsmas mērīšana pie balansēšanas vārsta | Precīzi stāvvadu regulēšanas dati |
Profesionāls padoms: Pirms mērīšanas pārliecinieties, ka sistēmā nav gaisa kabatu. Pat neliels gaisa daudzums rada neprecīzus plūsmas rādījumus un var sabojāt balansēšanas rezultātu.
Normatīvās prasības un labā prakse Latvijā
EN 14336 standarts nosaka hidrotīklu balansēšanu kā obligātu apkures sistēmas nodošanas ekspluatācijā posmu. Standarts attiecas uz jaunām sistēmām, renovācijām un iekārtu nomaiņu, un tas ietver strukturētas prasības ūdens plūsmu iestatīšanai un kontrolei.
Latvijas praksē svarīgākie aspekti:
- Balansēšana kā tehnisks pieņemšanas posms: pēc EN 14336 balansēšanas rezultāti jādokumentē un jāpievieno nodošanas dokumentācijai
- Drošības prasības: pirms balansēšanas jāveic spiediena pārbaude un sistēmas skalošana; darbus veic ar atbilstošu kvalifikāciju
- Secīgums ir obligāts: radiatori, stāvvadi, centrālā padeve. Posmu secības maiņa pieļaujama tikai speciālistam izvērtējot konkrēto situāciju
- Dokumentācija: mērījumu protokoli, vārstu iestatījumi un atskaites glabājas visu sistēmas ekspluatācijas laiku
- Ilgtermiņa efektivitāte: pareizi dokumentēta balansēšana ļauj ātri diagnosticēt problēmas nākotnē un samazina atkārtotu regulēšanas nepieciešamību
Latvijas daudzdzīvokļu ēkās bieži sastopama situācija, kad padomju laikā uzstādītie radiatori nav aprīkoti ar regulēšanas vārstiem. Šādos gadījumos balansēšana ir iespējama, taču rezultāts būs mazāk precīzs. Stāvvadu vārstu trūkums ir kritisks: tos obligāti uzstāda pirms balansēšanas uzsākšanas.
Kā izvēlēties pareizos balansēšanas produktus un pakalpojumus?
Instrumentu un pakalpojumu izvēle ietekmē gan balansēšanas precizitāti, gan ilgtermiņa sistēmas darbību.
- Precizitāte un mērīšanas iespējas: izvēlieties instrumentus, kas nodrošina reāllaika datu nolasīšanu un automātiskus aprēķinus. Manuāla datu ievade palielina kļūdu risku
- Dokumentācijas atbalsts: instruments vai programmatūra, kas automātiski ģenerē atskaiti, atbilst EN 14336 prasībām un ietaupa laiku
- Atbilstība sistēmas tipam: kombinētām radiatoru un grīdas apsildes sistēmām nepieciešami instrumenti, kas atbalsta abus apsildes veidus vienlaikus
- Pakalpojumu sniedzēja izvēle: pieprasiet atsauces no iepriekšējiem objektiem, noskaidrojiet, vai speciālists izmanto kalibrētus mērīšanas instrumentus un vai balansēšanas rezultāti tiek dokumentēti
- Uzturēšana: pēc balansēšanas ieteicams veikt pārbaudi pēc pirmās apkures sezonas, lai konstatētu iespējamās novirzes
Latvijas renovētās ēkās bieži nepieciešama radiatoru vārstu nomaiņa pirms balansēšanas uzsākšanas. Veco, neregulējamo vārstu aizstāšana ar moderniem termostatiskajiem vārstiem ir priekšnoteikums precīzam rezultātam.
Santehnikasveikals piedāvā apkures sistēmu komponentus un praktiskus ieteikumus apkures sistēmu uzturēšanā visā Latvijā.
Galvenie secinājumi
Hidrotīkla balansēšana ir trīs posmu secīgs process, kas nodrošina vienmērīgu siltuma sadali un samazina apkures izmaksas, un tā jāveic atbilstoši EN 14336 standartam ar precīziem mērīšanas instrumentiem.
| Punkts | Sīkāka informācija |
|---|---|
| Trīs posmu secība | Vispirms radiatori, tad stāvvadi, pēdējais siltummezgls. Posmu izlaišana anulē rezultātu. |
| Stāvvadu vārsti ir obligāti | Bez stāvvadu balansēšanas vārstiem pilnīga hidrauliskā līdzsvarošana nav iespējama. |
| Grundfos GO Balance un ALPHA Reader | Ļauj pabeigt balansēšanu vienģimenes mājā mazāk nekā 2 stundās ar automātisku atskaiti. |
| EN 14336 prasības | Standarts nosaka balansēšanu kā dokumentējamu nodošanas posmu jaunām un renovētām sistēmām. |
| Uzturēšana pēc balansēšanas | Pārbaude pēc pirmās apkures sezonas palīdz savlaicīgi konstatēt novirzes no iestatītajiem parametriem. |
