Ventilācijas uzstādīšanas ceļvedis: soļi, normas un kļūdas

Ventilācijas uzstādīšanas ceļvedis: soļi, normas un kļūdas

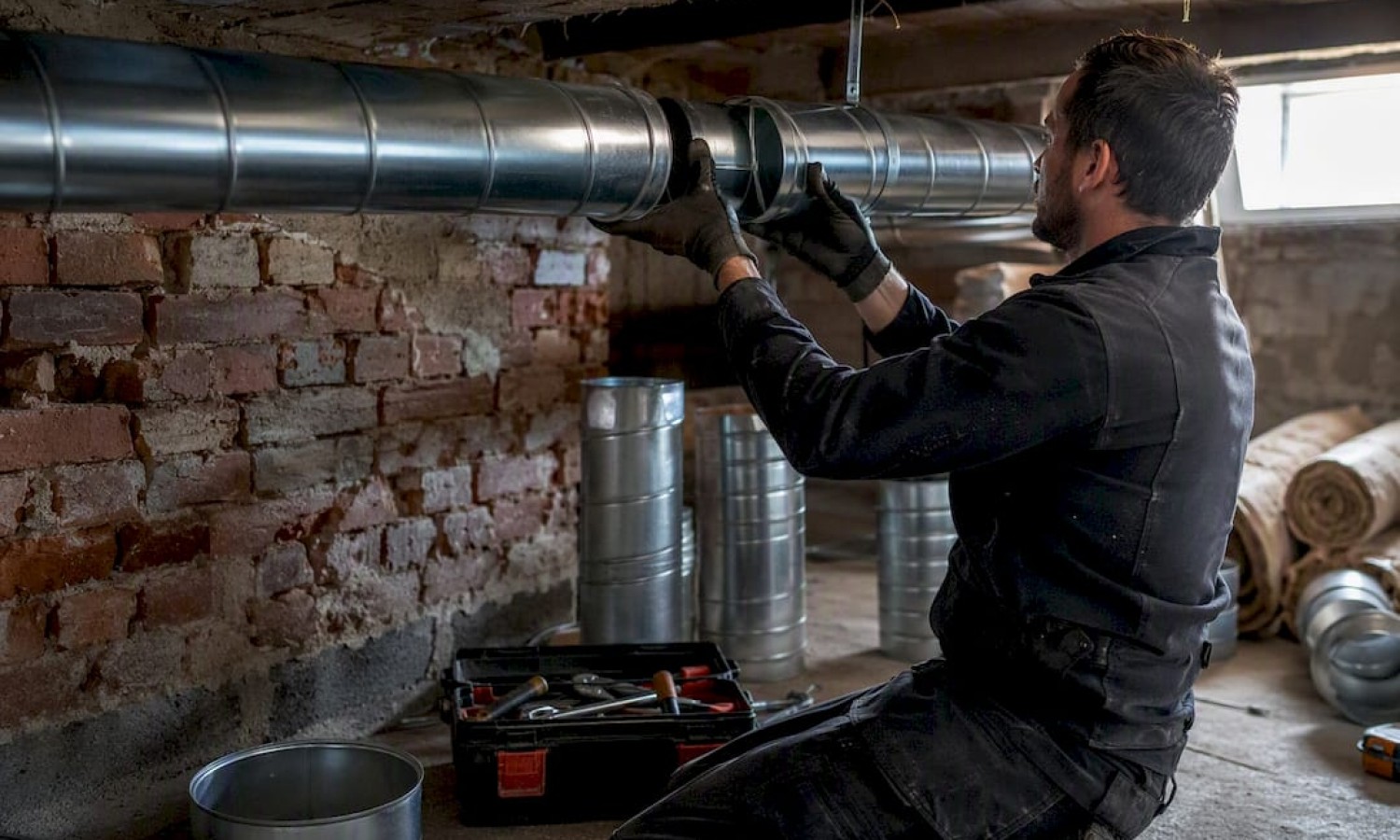

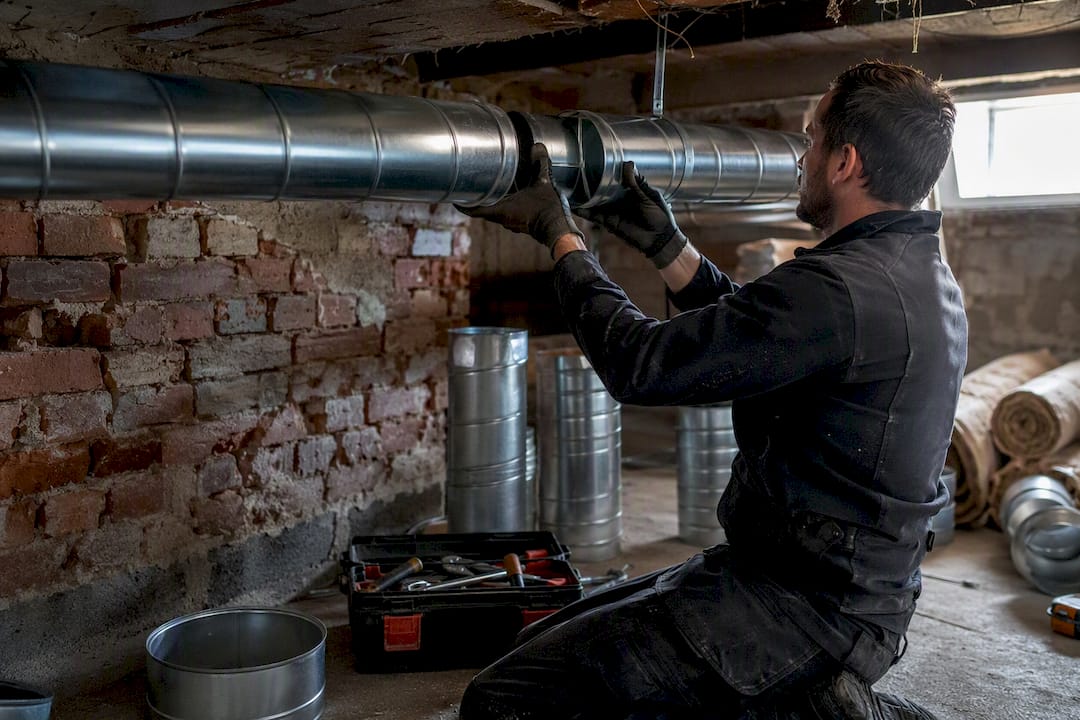

Tehniķis uzstāda ventilācijas cauruli tehniskajā telpā

Lai ventilācija darbotos droši un energoefektīvi, izvēlies rekuperācijas vai citu mehānisko risinājumu pēc telpas lietojuma, plāno izvietojumu paralēli arhitektūras projektam un nodod sistēmu ekspluatācijā tikai pēc gaisa plūsmas līdzsvarošanas. Šis ir kodols, ap kuru veidojas viss pārējais darbs. Dzīvojamai mājai ar labu siltumnoturību rekuperācija ar entalpijas plākšņveida siltummaini atmaksājas, jo tā saglabā telpas mitrumu un mazina salšanas risku ziemas mēnešos. Vienkāršākiem objektiem vai vasaras mājām pietiek ar mehānisku izplūdes sistēmu bez siltuma atgūšanas.

Trīs lietas nosaka, vai uzstādīšana izdosies:

  • Sistēmas izvēle jāsaskaņo ar arhitektūras rasējumiem, nevis jāpiemeklē pēc tam, kad sienas jau uzceltas.
  • Montāžai jānotiek pēc skaidra plāna — kanālu trase, izolācija un atveru izvietojums nedrīkst būt improvizācija.
  • Nodošana ekspluatācijā vienmēr ietver gaisa plūsmas mērījumus un līdzsvarošanu, nevis tikai iekārtas ieslēgšanu.

Ventilācija ir ieguldījums uz gadu desmitiem, nevis vienreizējs pirkums. Kļūdas projektēšanā parasti nekļūst redzamas uzreiz.

Galvenie secinājumi

Ventilācijas sistēmas panākumi balstās uz pareizu jaudas aprēķinu, kvalitatīvu montāžu un nodošanu ar gaisa plūsmas līdzsvarošanu, nevis uz dārgākās iekārtas iegādi.

Punkts Sīkāka informācija
Izvēle pēc telpas, ne cenas Rekuperācija atmaksājas dzīvojamām ēkām, mehāniska sistēma piemērota vienkāršākiem objektiem.
Plānošana kopā ar arhitektu Kanālu trase un tehniskā telpa jāparedz projekta stadijā, ne pēc būvniecības.
Jauda pēc LBN normas Rēķini vismaz 15 m³/h uz cilvēku, ar rezervi virtuvei un vannas istabai.
Līdzsvarošana pirms nodošanas Bez regulējošiem amortizatoriem tālākās telpas paliek nepietiekami vēdinātas.
Komponentu iegāde vienuviet Santehnikasveikals.lv piedāvā ventilācijas iekārtas, kanālus un piederumus ar piegādi Latvijā.

Saturs

Kā izvēlēties ventilācijas sistēmu mājoklim vai birojam

Izvēle sākas ar jautājumu, kāda veida telpu vēdini. Dzīvojamai ēkai ar pastāvīgiem iedzīvotājiem rekuperācija atmaksājas siltuma rēķinos, savukārt noliktavai vai retāk lietotai telpai pietiek ar vienkāršāku mehānisko risinājumu. Salīdzinājumā svarīgas ir četras dimensijas: energoefektivitāte pret sākotnējām izmaksām, uzstādīšanas sarežģītība, pieejamā vieta tehniskajai iekārtai un ilgtermiņa uzturēšana.

Jauda jāaprēķina, nevis jāuzmin. Latvijas būvnormatīvs LBN 231-03 nosaka absolūto minimumu — 15 m³/h svaigā gaisa uz cilvēku dzīvojamās telpās. Praksē šo skaitli reizina ar paredzamo iedzīvotāju skaitu un pieskaita rezervi virtuvei un vannas istabai, kur mitrums un smakas prasa intensīvāku izvadi.

Pirms pasūtījuma izej cauri šim sarakstam:

  • Vai ēkas konstrukcija pieļauj kanālu novietojumu bez griestu pazemināšanas visā dzīvoklī?
  • Vai ir vieta tehniskajai telpai vai skapim, kur ietilpst agregāts un tā apkopes zona?
  • Vai apkopes personāls varēs piekļūt filtriem un siltummainim bez sienu laušanas?
  • Cik stingras ir trokšņa prasības guļamistabās un darba telpās?

Iekārtas izvēlē pievērs uzmanību arī konstrukcijas blīvumam — iekšējās noplūdes agregātā samazina siltuma atgūšanas efektivitāti, pat ja pārējā sistēma projektēta pareizi.

Profesionāls padoms: Ja griesti telpā pārsniedz 3 metrus, izspiešanas ventilācijas princips parasti dod labāku komfortu nekā klasiskā jaukšanas sistēma ar zemiem griestiem.

Kur izvietot agregātu un gaisa atveres telpā

Agregāta vieta ietekmē gan troksni, gan ekspluatācijas ērtumu. Tehniskajai telpai vai skapim jāatrodas pietiekamā attālumā no guļamistabām, lai vibrācija un ventilatora skaņa netraucētu miegu. Vienlaikus tai jābūt pieejamai — filtru maiņa reizi pāris mēnešos nedrīkst prasīt mēbeļu pārcelšanu vai griestu paneļu noņemšanu.

Padeves un izplūdes atveru novietojumam ir savi pamatnoteikumi:

  • Padeves atveres novieto tā, lai svaigais gaiss nonāktu dzīvojamās telpās un guļamistabās, nevis tikai gaitenī.
  • Izplūdes atveres izvieto virtuvē, vannas istabā un tualetē, kur rodas mitrums un smakas.
  • Atveres nedrīkst atrasties tuvu viena otrai, jo tas rada „īssavienojumu“ — gaiss izplūst, neizvēdinot pārējo telpu.

Kanālu trase caur neapsildāmām telpām vienmēr jāizolē. Neizolēts vads aukstā bēniņu telpā rada kondensātu, kas laika gaitā bojā gan kanālu, gan apkārtējo konstrukciju. Materiāla izvēle arī ietekmē rezultātu — lokani plastmasas kanāli kolektora sistēmā parasti ir higiēniskāki un vieglāk tīrāmi nekā tradicionālie metāla maģistrālie cauruļvadi.

Profesionāls padoms: Atstāj vismaz 40–50 cm brīvas piekļuves telpas ap agregātu — bez tās ikgadējā apkope pārvēršas par būvdarbiem.

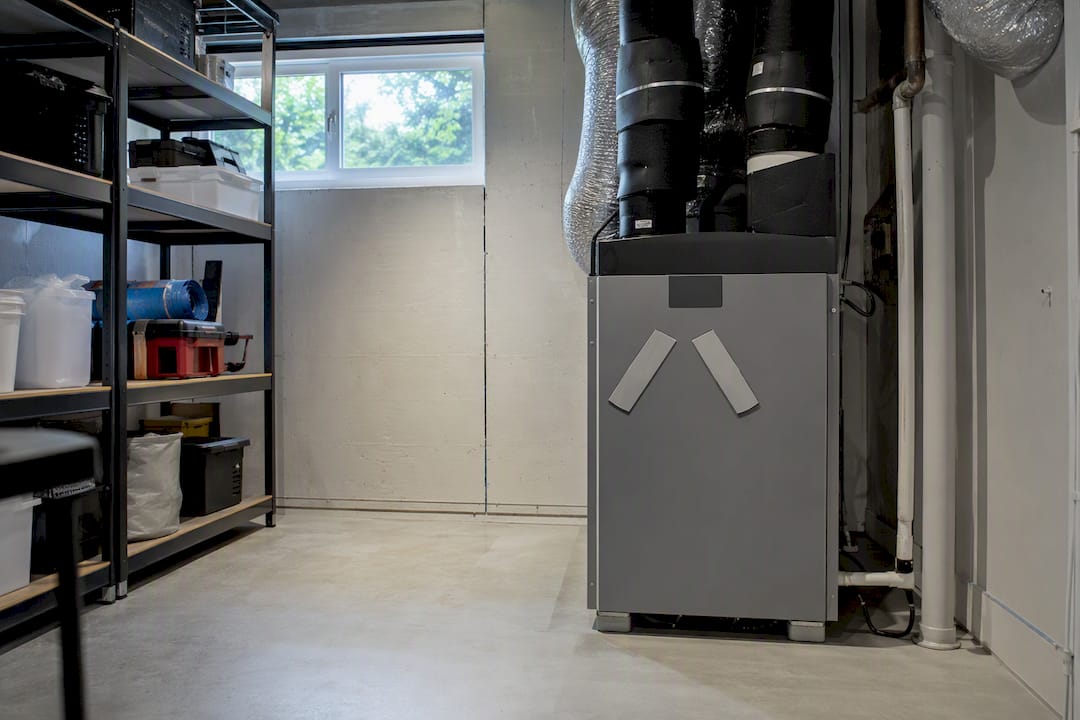

Ventilācijas iekārta ar piekļuves vietu apkopei

Biežāk pieļautās kļūdas ventilācijas uzstādīšanā

Visbiežākā kļūda ir nepareizi izvēlēta jauda. Pārāk maza iekārta strādā pastāvīgi pie robežas, patērē vairāk enerģijas un nolietojas ātrāk. Pārāk liela iekārta rada nevajadzīgu troksni un svārstīgu darbību. Optimālais darbības punkts ir ap 50–70 % no nominālās jaudas — tas dod rezervi bez pastāvīgas pārslodzes.

Otra tipiska problēma ir nepiemēroti vai slikti izolēti kanāli. Metāla vadi bez skaņas slāpēšanas pārnes ventilatora troksni tieši istabā, savukārt caurumaini savienojumi laiž ārā gaisu, pirms tas sasniedz galamērķi.

Trešā kļūda — izlaista gaisa plūsmas līdzsvarošana. Bez regulējošiem amortizatoriem gaiss izvēlas mazākās pretestības ceļu, un tālākās telpas paliek nepietiekami vēdinātas, lai cik jaudīga būtu pati iekārta. Risinājums ir kolektora sistēma ar individuāli regulējamiem atzarojumiem katrai telpai.

  • Pārbaudi jaudu pret reālo telpas apjomu, nevis pēc vidējā piemēra internetā.
  • Pieprasi skaņas slāpētājus vietās, kur kanāls šķērso guļamistabu tuvumā.
  • Uzstādi regulējošos amortizatorus katrā atzarojumā, ne tikai galvenajā vadā.

Profesionāls padoms: Ja pēc uzstādīšanas dzirdi svilpošanu atverēs, tas gandrīz vienmēr nozīmē pārāk mazu atveres diametru attiecībā pret plūsmas ātrumu.

Uzstādīšanas pamatposmi soli pa solim

Montāža noris secīgi, un katru posmu var pārbaudīt pirms pārejas uz nākamo.

  1. Projektēšana. Rasējumi un jaudas aprēķini jāsagatavo paralēli arhitektūras projektam, ne pēc tam.
  2. Agregāta un kanālu izvietošana. Nosaka tehniskās telpas vietu, kanālu trasi un pievadu diametrus.
  3. Gaisa vadu montāža un izolācija. Ieklāj kanālus, izolē posmus aukstās zonās, noslēdz savienojumus.
  4. Difuzoru un režģu uzstādīšana. Padeves un izplūdes elementi jāuzstāda telpās pēc projekta plāna.
  5. Sistēmas līdzsvarošana un nodošana. Mēra plūsmas, regulē amortizatorus, fiksē rezultātus protokolā.

Šī secība atbilst arī LBN 231-15 noteiktajai kārtībai, kas paredz iekārtas novietošanu, atveru izbūvi, kanālu ieklāšanu un veiktspējas pārbaudi kā obligātus posmus.

Katram posmam ir sava pārbaudes metode:

  • Anemometrs mēra gaisa plūsmas ātrumu katrā atverē.
  • Skaņas mērītājs fiksē trokšņa līmeni guļamistabās un darba telpās.
  • Vizuāla pārbaude atklāj neblīvus savienojumus un bojātu izolāciju.

Vienkāršā dzīvoklī ar vienu izplūdes punktu daudz ko var izdarīt pašrocīgi. Taču daudzstāvu ēkā, sarežģītā kolektora sistēmā vai objektā ar stingrām trokšņa prasībām speciālista piesaiste projektēšanas stadijā izmaksā mazāk nekā pārbūve pēc kļūdainas montāžas.

Profesionāls padoms: Fotografē katru kanālu posmu pirms griestu aizvēršanas — šie attēli vēlāk ietaupīs stundas, meklējot noplūdes vai plānojot paplašinājumu.

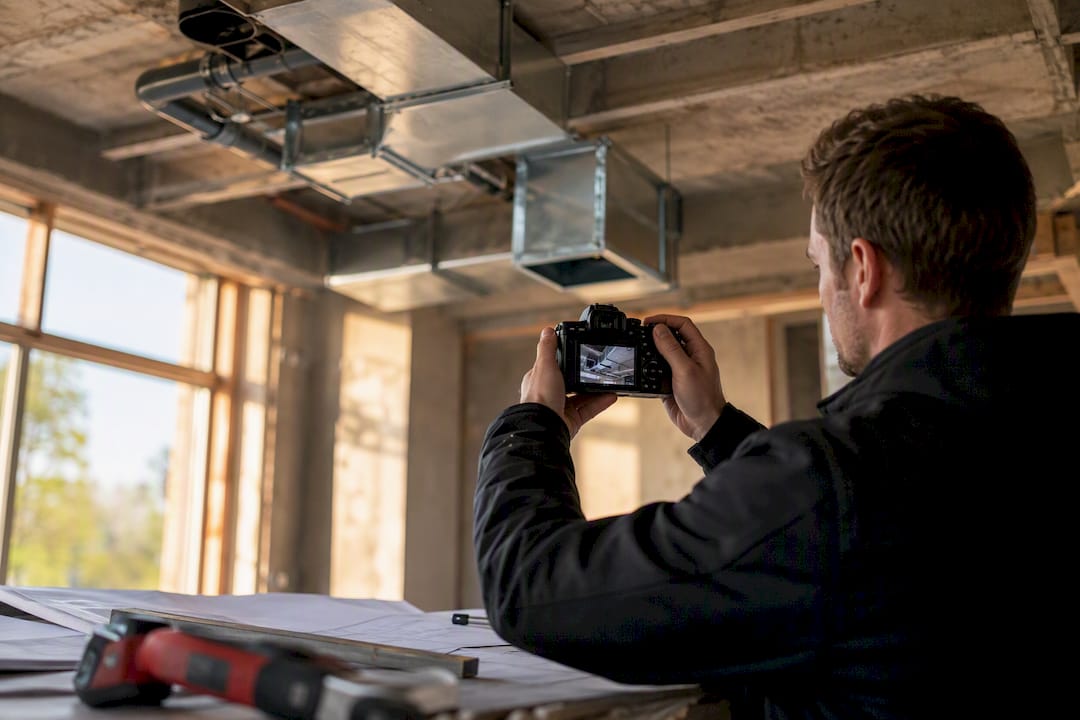

Rokas fotografē ventilācijas cauruļu uzstādīšanu

Kā notiek nodošana ekspluatācijā un ikdienas uzturēšana

Nodošana nav formalitāte, bet tehnisks process ar mērāmiem rezultātiem. Instalētājam jāveic mērījumi pie plānotās slodzes, jāsabalansē plūsma ar regulējošiem amortizatoriem katrā atzarojumā un jāpārbauda trokšņa līmenis telpās, kur cilvēki uzturas ilgstoši. Ja kāda telpa saņem par maz gaisa, difuzoru vai amortizatoru iestatījumus koriģē uz vietas.

Rezultāti jādokumentē protokolā ar konkrētiem skaitļiem — gaisa plūsmas rādījumiem katrai telpai, trokšņa mērījumiem un amortizatoru iestatījumu vērtībām. Šis dokuments noder arī pēc gadiem, ja rodas jautājumi par sistēmas veiktspēju.

Uzturēšanas darbs Ieteicamais intervāls
Filtru maiņa Reizi pāris mēnešos atkarībā no putekļu daudzuma
Siltummaiņa pārbaude Reizi gadā pirms apkures sezonas
Kanālu vizuālā kontrole Reizi 2 gados vai pēc remontdarbiem
Gaisa plūsmas atkārtota pārbaude Pēc jebkuras telpu pārplānošanas

Profesionāls padoms: Uzglabā nodošanas protokolu kopā ar mājas dokumentiem — nākamajam apkopes speciālistam tas ietaupīs laiku, salīdzinot pašreizējo un sākotnējo veiktspēju.

Cik daudz gaisa vajag telpai: praktiskie skaitļi

LBN 231-03 nosaka 15 m³/h svaigā gaisa uz cilvēku kā absolūto minimumu dzīvojamās ēkās. Praksē šo skaitli izmanto kā izejas punktu, nevis mērķi.

  • Trīs cilvēku ģimenei minimālā prasība ir aptuveni 45 m³/h, taču reālajā projektā pieskaita rezervi virtuvei un vannas istabai.
  • Iekārtu izvēlies ar rezervi virs aprēķinātā minimuma, lai tā strādātu ap 50–70 % jaudas, nevis pastāvīgi maksimumā.
  • Rekuperācijas sistēmā entalpijas siltummainis papildus saglabā telpas mitrumu ziemā, kas samazina sausā gaisa problēmas.

Autora piezīme: biežāk novērotās montāžas problēmas

Projektēšanas kļūdas gandrīz nekad neatklājas uzreiz — tās parādās pēc gadiem kā mitruma plankumi vai pelējums pie ārsienām. Ventilācija jāiekļauj arhitektūras plānā no paša sākuma, nevis jāpiemeklē pēc būvniecības beigām. Kanālu izolācija un brīva piekļuve apkopei izmaksā mazāk laikā, kad tās plāno iepriekš, nevis labo pēc problēmas rašanās.

Kur iegādāties komponentus un kad meklēt profesionālu palīdzību

Kanālu, difuzoru un agregātu iegāde bieži aizņem vairāk laika nekā pati montāža, ja meklē pa vairākiem piegādātājiem. Santehnikasveikals.lv apvieno ventilācijas iekārtas, kanālus, apkures elementus un montāžas piederumus vienā katalogā ar piegādi visā Latvijā, tāpēc projektu var komplektēt bez lieka laika zuduma starp veikaliem.

Santehnikasveikals

Ja tikai plāno sistēmu vai meklē, kā izvairīties no dārgām kļūdām projektēšanas stadijā, noderēs projektēšanas ceļvedis, kas palīdz samazināt kļūdas. Tur atrodams arī praktisks skats uz to, kā ventilācijas risinājumi sader kopā ar apkures sistēmu un santehniku — piemēram, akumulācijas tvertnes vai Korad Ventil radiatorus, kas bieži tiek plānoti vienā projektā ar ventilāciju. Papildu tehnisku skatījumu uz iekārtu izvēli piedāvā arī Monika Petrásková raksts par ventilācijas aprīkojumu.

Pirms pasūtījuma pārbaudi, kādi komponenti nepieciešami savam projektam, un, ja rodas šaubas par jaudas aprēķinu vai kanālu trasi, konsultējies ar speciālistu, pirms pasūti iekārtu.

Avoti

Bieži uzdotie jautājumi

Kā izvēlēties ventilāciju dzīvoklim ar vidēju platību? Aprēķini nepieciešamo gaisa daudzumu pēc iedzīvotāju skaita un istabu funkcijas, tad izvēlies iekārtu ar rezervi virs minimuma, lai tā strādātu vidējā slodzē, ne pastāvīgi maksimumā.

Vai rekuperācija vienmēr ir labāka izvēle par vienkāršu izvadu? Nē. Rekuperācija atmaksājas ēkās ar labu siltumnoturību un pastāvīgu apdzīvotību, taču retāk lietotai telpai vienkāršāks mehāniskais risinājums bieži ir pietiekams un lētāks uzturēšanā.

Kāpēc pēc uzstādīšanas dažas istabas saņem maz gaisa, lai gan iekārta ir jaudīga? Visbiežāk trūkst gaisa plūsmas līdzsvarošanas — bez regulējošiem amortizatoriem gaiss plūst pa mazākās pretestības ceļu un tālākās telpas paliek nepietiekami vēdinātas.

Kad noteikti jāpiesaista speciālists ventilācijas uzstādīšanai? Sarežģītās kolektora sistēmās, daudzstāvu ēkās vai objektos ar stingrām trokšņa prasībām speciālista iesaiste projektēšanas stadijā izmaksā mazāk nekā labošana pēc kļūdainas montāžas.

Kā pareizi nodot ventilācijas sistēmu ekspluatācijā? Nodošana ietver plūsmas mērījumus katrā telpā, amortizatoru regulēšanu, trokšņa līmeņa pārbaudi un rezultātu fiksēšanu protokolā, kas noderēs turpmākajai apkopei.
